[用途]
    DZ－30BG系列中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点数量和触容量。
[特点]
  原DZ－30B继电器采用线径为0.06~0.07漆包线，在长期运行中，因线径小，经常出现断线，为此，我厂新研制了改进型为DZ－30BG中间继电器，这种中间继电器完全克服了出现断线的缺点，提高了可靠性，为了使用方便DZ－30BG保持了原DZ－30B 系列中间继电器的外形尺寸、端子的内部接线及使用方法，因此继电器可以方便地将原保护装置上的继电器代换下来，而无须改动屏后接线。
[技术数据]
    继电器的规格列于表１中：

    动作值（30%~70%）额定电压
    返回值：继电器的返回值不小于额定值的5%。
    动作时间：当输入激励量为额定值时，继电器的动作时间不大于45ms。
    返回时间：当输入激励量从额定值下降到零时，继电器的返回时间不大于60ms。
    功率消耗：当输入激励量为额定值时，继电器的功率消耗不大于7W。
    热性能：当环境温度为＋40℃，继电器绕组长期承受110%额定值时。其线圈温升不超过65K。
    寿命： 5000次。
    触点断开容量：
    I在电压不超过250V，电流不大于1A的直流有感负荷电路（时间常数为5ms ）中，断开容量为50W；在250V以下的交流电路中为500VA。
    II触点长期允许通过电流5A。
    继电器重量：约为0.5kg 。
[线圈参数]

[端子接线图]

[用途]
    DZB－100系列中间继电器（以下简称继电器），作为辅助继电器，用于直流操作的保护回路中，以增加主保护的触点容量和数量。
    DZB－115型为电流动作电压保持继电器；DZB－127及DZB－138型为电压动作电流保持继电器。
[技术数据]
继电器额定参数、绕组类型及触点形式如表1所示：

    动作值
DZB－115型：不大于80%额定电流;
DZB－127及DZB－138型：不大于70%额定电压。
    返回值
DZB－115型：不小于2%额定电流；
DZB－127及DZB－138型：不小于3%额定电压。
    保持值
DZB－115型：不大于70％额定电压；
DZB－127及DZB－138型：不大于80%额定电流。
    动作时间
在额定值下不大于45ms。DZB－138短接阻尼绕组时，动作时间不小于55ms。
    返回时间
DZB－115型：断开额定电流，返回时间不大于40ms。
DZB－127及DZB－138型：断开额定电压，断开阻尼绕组,返回时间不大于60ms。
    继电器电阻值：见下表
表2

功率消耗：见表5
表5

横向型号 纵向绕组	DZB-115	DZB-127	DZB-138
电流绕组(W)	10	4.5	4.5
电压绕组(W)	4	25	10

    热稳定性：环境温度为40℃时。
    DZB－115型：电压绕组长期耐受110%额定电压，温升不超过65K，电流绕组耐受３倍额定电流历时2S。
    DZB-127及DZB-138型：电压绕组长期耐受110%额定电压，温升不超过65K，电流绕组耐受３倍额定电流历时5S。
    触点断开容量：
    可断开250V以下直流有感负荷(时间常数为5ms)50W或250V以下交流回路250VA。

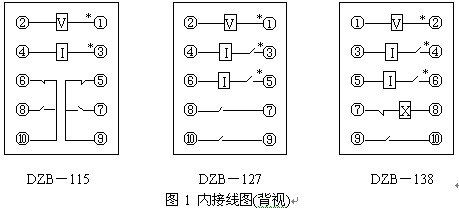

[端子图]

[用途]

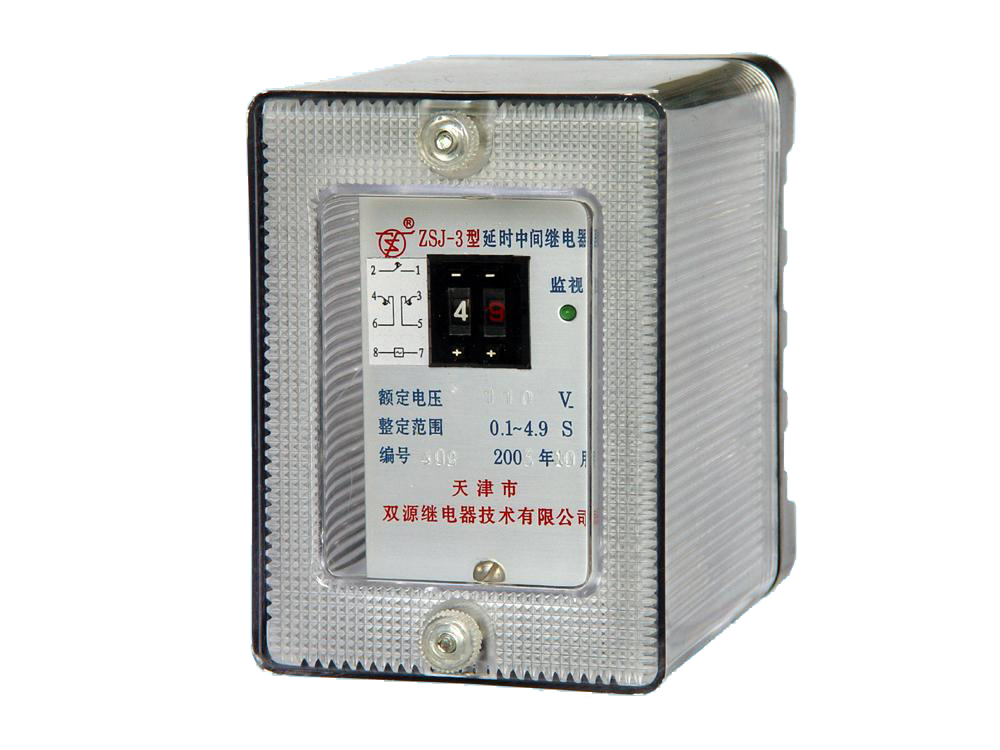

    ZSJ－3型高精度延时返回中间继电器是一种专为发电厂保护及控制回路设计的断电延时返回中间继电器（以下简称继电器），该继电器具有断电延时返回功能。
[特点]
    主电路由石英晶体谐振器和时间厚膜电路构成。具有极高的延时准确度和稳定性。
    可根据用户要求装配不同型式外壳设置不同返回时间。
    采用数字拨码开关整定时间，方便直观。
    具有功耗低抗干扰能力强的特点。
    具有抗振动，抗冲击及防尘特点。
    可替代JT3直流电磁继电器(触点分断容量不大于50W)。
[技术数据]
    技术数据
    额定电压：DC220V、DC110V、AC220V、AC110C。
    直流继电器的动作值不大于70%额定电压。
    交流继电器的动作值不大于85%额定电压。
    延时整定范围：0.1~4.9S       级差为0.1S。
    接点容量
    交流       通断250V       5A
    直流       接通220V 3A
    断开不大于50W。
    附加电阻R：220V时10kΩ,20W，110V时5.1kΩ,20W。
[接线端子图]

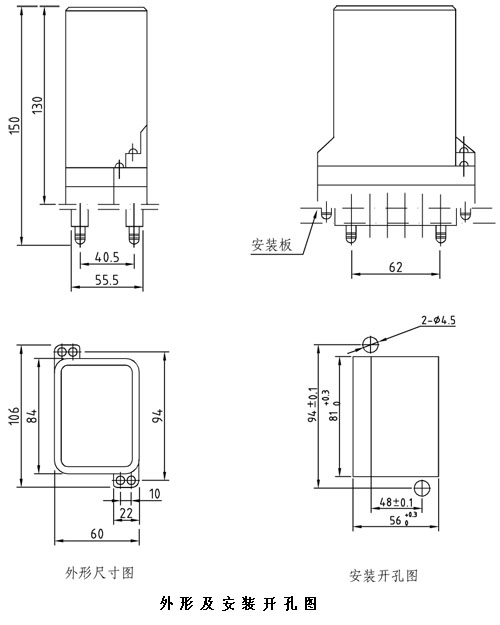

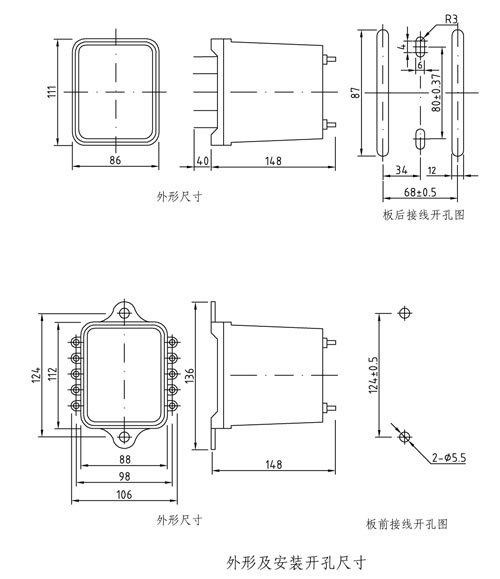

[外形尺寸及安装尺寸]

[用途]

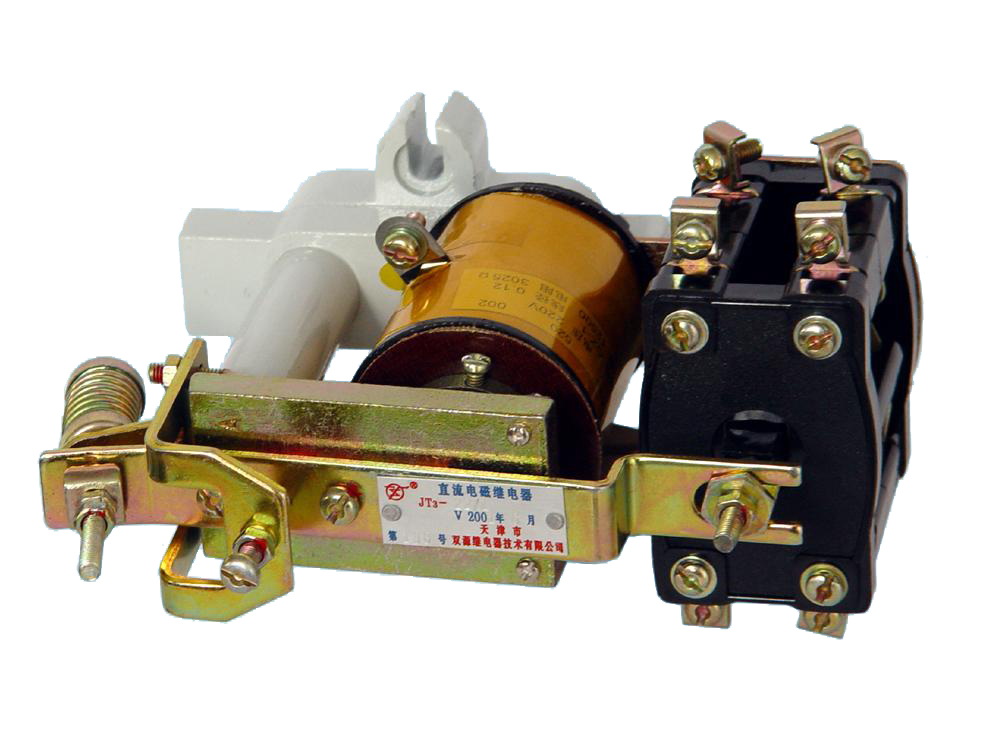

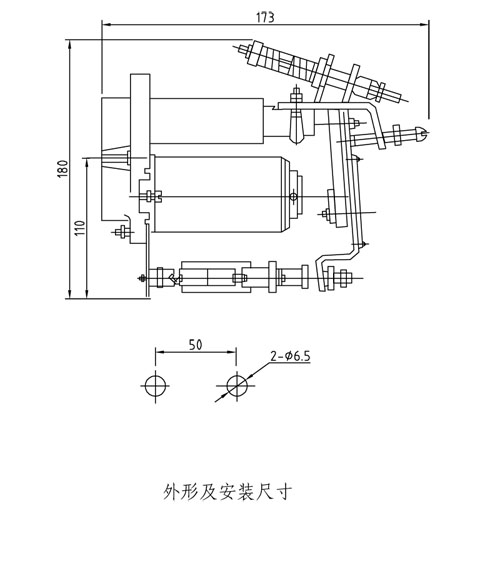

JT3系列直流电磁继电器（以下简称继电器）适用于电气传动系统中作控制与保护之用。

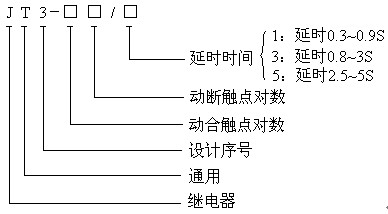

[型号及其含义]
继电器的型号及其所代表的意义如下：

继电器调整范围应符合表1规定。
表1

型号	动作释放电压	延时	动作值误差	触点形式	功率消耗	固有动作时间	重量	备注
JT3－□□	动作:(30~50)%uc 释放:(7~10)%uc		±10%	4对任意组合	约16瓦	约0.2S	2kg	触点为4对时,吸合电压为: (35~50%)uc
JT3－□□/1	≥75%uc且充电时间≥00.8秒下保证延时值	0.3-0.9S		4对任意组合			2.2kg	系断电延时触点为3对时,允许延时值下降30%
JT3－□□/3		0.8-3S					2.2kg
JT3－□□/5		2.5-5S					2.5kg

注:（1）时间继电器的延时系指+20℃±3℃状态下的延时。
    （2）JT3－□□中动作释放电压值是指触点为3对任意组合时，若触点对数多于3对时，参看备注。
    （3）JT3－□□/1.3.5中延时值是指触点为2对任意组合时，若触点对数多于2对时，请参看备注。
    （4）动作值误差是指五次动作值中最大值与最小值的差与五次动作值的算术平均值之比。
    额定电压：220V、110V、48V、24VDC。
    热性能：继电器在下列条件下其导电部分的温升不得超过表2所规定的允许温升。
    （1）周围空气温度为＋40℃。
    （2）电压线圈施以105％额定电压。
    （3）触头电路通以额定电流。
表2

导电部分名称	允许温升（℃）
控制线圈	80
触    头	80
与外部连接的接线端头	60

    触点性能
    (1)接通与分断能力：触点接通与分断能力如表3
表3

试验电压（V）		接通电流（A）	分段电流（A）	功率因数cosΦ	时间常数T(秒)	同断次数	试验间隙时间(秒)
直流	1.05×380	50	10	0.3-0.4		20	5-10
交流	1.05×110	10	2		0.05-0.1
	1.05×220	5	0.5

    试验后继电器触头应能正常工作。
    (2)触点长期通过电流10A。
    电寿命：在表4下电寿命不低于10万次
表4

[用途]

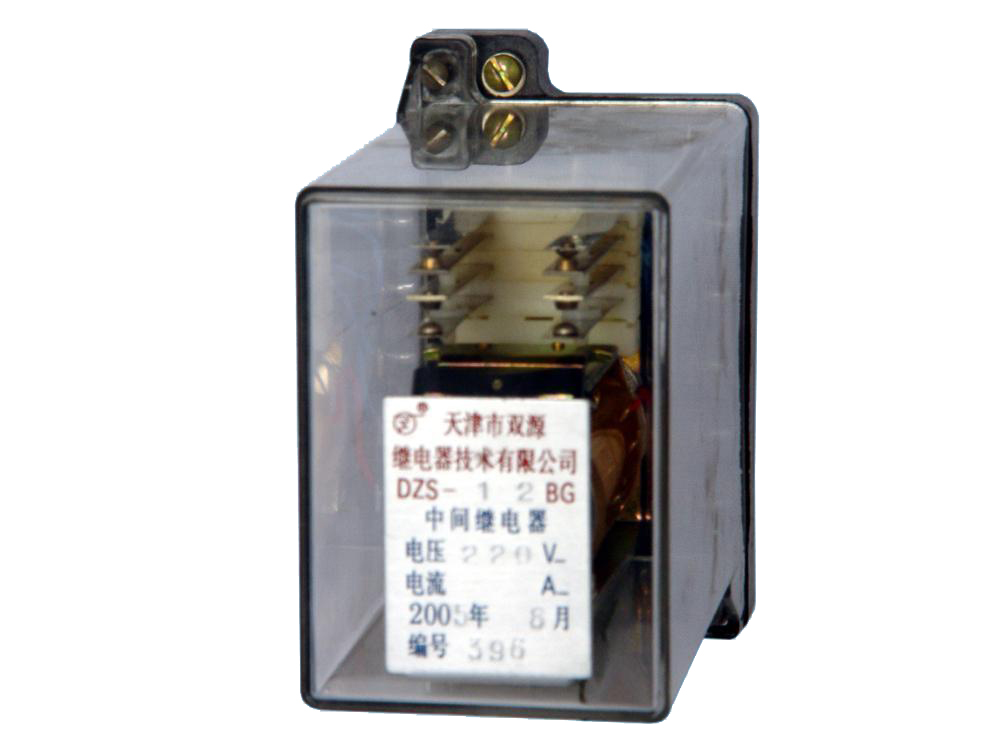

    DZS－10BG系列延时中间继电器用于直流操作的各种保护和自动控制线路中，作为辅助继电器，以增加触点容量和触点容量。DZS－11BG、13BG为动作延时， DZS－12BG、14BG为返回延时，DZS－15BG、16BG为电压延时动作和电流保持的继电器。
[特点]
    原DZS－10BG继电器采用线径为0.06－0.07漆包线，在长期运行中，因线径小经常造成断线。为此，我厂新研制了一种改型DZS－10BG中间继电器，这种中间继电器完全克服了容易断线的缺点，提高了可靠性。为了使用方便DZS－10BG 保持了原DZS－10B系列中间继电器的外形尺寸、内部端子接线图及使用方法，用些继电器可以方便地将原保护装置中的上述继电器代换下来，而无须改动屏后接线。
[技术数据]
    继电器额定技术数据及触点形式见下表：

    动作电压：为30~70%额定电压。
    保持电流：不大于80%额定保持电流。
    返回电压：延时动作的继电器不小于3%额定电压。(返回延时继电器此项不要求)
    动作时间及返回时间：DZ－11BG、13BG、15BG、16BG动作时间不小于0.06s；DZS－12BG、14BG返回时间不小于0.4s。
    功率消耗：电压线圈不大于5W，电流线圈不大于4W。
    触点通断容量：
    1)在电压不超过250V、电流不大于1A的直流有感负荷电路（时间常数为5ms）中，断开容量为50W，在250V以下的交流电路中为500VA。
    2)触点长期允许通过电流不大于5A。
[线圈参数]
电压线圈
DZS－11BG－14BG

额定电压V	导线W1	电阻Ω
220	0.09QQ-1	12000
110	0.1QQ-1	3000
48	0.15QQ-1	660
24	0.21QQ-1	195
12	0.31QQ-1	46

电压线圈
DZS－15BG－16BG

额定电压V	导线W3	电阻Ω
220	0.09QQ-1	12000
110	0.09QQ-1	3000
48	0.14QQ-1	790
24	0.17QQ-1	320
12	0.27QQ-1	58

电流线圈

额定电流(A)	导线W1=W2	电阻Ω
1	0.31QQ-1	5
2	0.51QQ-1	1
4	0.72QQ-1	0.5
6	0.90QQ-1	0.3

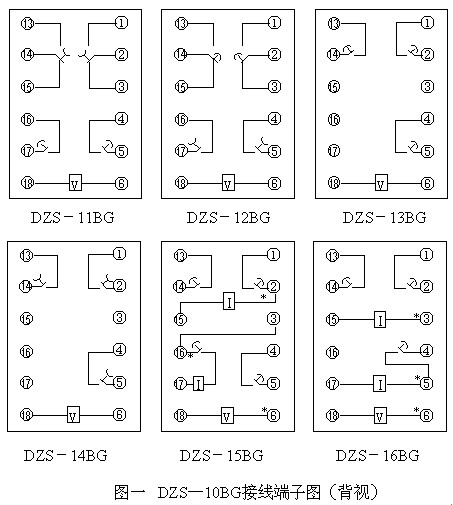

[接线端子图]
