[概述]
SY—WYX型微机中央信号报警装置是智能化的实时声、光报警装置，对被监测系统运行中的故障能发出声音、光亮报警。该装置以单片机为控制核心，采用半导体发光器件。具有功能强、灵敏度高、可靠性高、功耗低、信号记忆及编程设定等功能。是常规信号报警系统的更新换代产品。
SY—WYX型微机中央信号报警装置分16路、32路及64路三种。通用性强、可广泛用于电力系统、化工、石油冶金等企业。
[功能及特点]
1、16路、32路、64路信号通道报警，直接驱动相应的光字牌。
2、对每一信号通道，根据报警要求不同，可作多种定义。
（1）、可以开放或屏蔽某一通道。
（2）、可以任选常开或常闭接点有效。
（3）、输入信号延时，可作为多种时间选择。
（4）、报警音响可选择高音或低音报警。
（5）、报警音响可选择手动复归解除或延时自动解除。
3、备有音响报警装置，同时输出高低音报警控制接点，可直接外接驱动电笛或电铃。
4、可记忆最近发生的事件，并按时间先后自动排序。
5、信号可分为直流220V、110V、48V、36V、24V等。
6、四位数码显示及六个操作键可方便地实现人机对话。
7、可方便地检查和修改各信号通道的定义数据。
8、预备有RS—232串行通讯接口。
9、16路最大功率30W，32路最大功耗36W，64路最大功耗46W。
10、内部软件、硬件均设有恢复启动功能。
[型号及含义]
[中央信号报警装置面板布置及使用说明]
1、面板

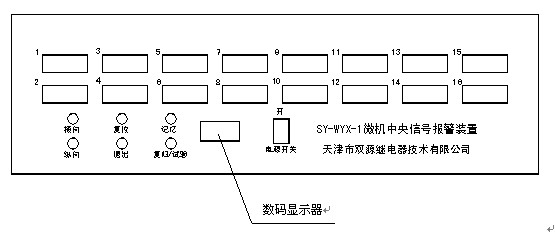

SY—WYX—1型面板图（见图一）

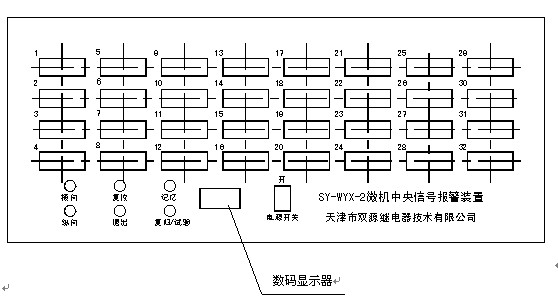

SY—WYX—2型面板图（见图二）

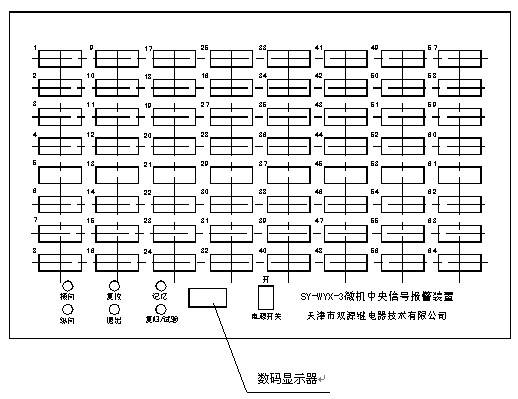

SY—WYX—3型面板图（见图三）

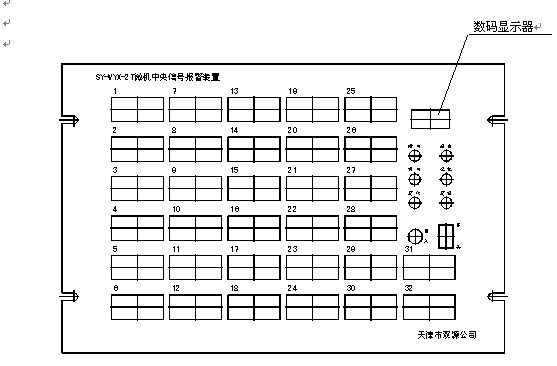

SY—WYX—2T型面板图（见图四）
2、使用说明
报警光字牌：当有报警信号输入时，根据定义光字牌被点亮，闪烁，按复归/试验键，光字牌停闪。输入信号消失后光字牌熄灭。
数码显示器：系统正常运行时显示“sygs”，表示运行正常。当按动不同的操作按键时，显示不同的相应内容（下述）。
整机复位键：按动此键，系统重新启动运行，延时部分重新计时，在事故信号消除前，慎用此键，否则将造成重复报警。
事件记忆键：连续按动此键，数码显示器以事件发生先后顺序显示16条、32条或64条最新发生的事件序号和通道号，序号小的为先发生的事件。
复归/试验键：此键为双功能键。
（1）、当有事件信号输入时，光字牌闪烁、音响鸣叫报警。按动此键，报警复归，光字牌停闪，音响停止。
（2）、持续按住此键三秒以上，执行试验功能，光字牌及数码显示全部点亮，高低音响交替鸣叫，释放此键，恢复正常运行。
横向定义选择键：此键在定义写入通道数据时使用，按动此键即进入修改写入状态，并可对下述五项内容进行选择（参照定义写入数据表）
（1）通道选择：按动横向键。通道光字牌被点亮。数码显示器同时显示通道的四位数据，（注意：数码不闪烁为通道选择）。此时按动纵向键将改变所选通道，光字牌及数码显示与其对应变化。
（2）、输入性质选择。再次按动横向键，第一位数码闪烁，此时按动纵向键将修改写入该通道输入信号性质，用“0”或“1”、“2”表示。
0—定义此通道信号低电平有效（常开接点闭合有效）
1—定义此通道信号高电平有效（常闭接点断开有效）
2—屏蔽此通道。
(3)、输入信号延时选择：再次按动横向键，第二位数码闪烁。此时按动纵向键可改变第二位数码代码。此数据代码为0~7，表示有8种延时时间可供选择（参照定义写入数据表）
(4)、报警音响选择。再次按动横向键，第三位数码闪烁。此状态按动纵向键，将修改定义该通道报警性质，用“0”或“1”或“2”表示。
0—定义该通道信号为低音报警或电铃
1—定义该通道信号为高音报警或电笛
2—定义该通道不发音响
(5)、报警解除选择。再次按动横向键，第四位数码闪烁。此时按动纵向键可改变第四位数据代码，数据代码0表示手动复归解除，数据代码1~8表示8种延时时间，可供自动解除选择。（参照定义写入数据表）
纵向定义写入键：此键在定义写入通道数据时使用。在用横向键选择某项内容后，用此键可改变或修改写入该项数据代码。退出或改变现有状态，数据即被写入。
退出键：在定义写入状态或事件追忆显示状态下，按动此键即返回正常运行状态。
3、其它
（1）、本系统数码显示“sygs”，表示处于正常运行状态。
（2）、在定义入数据操作过程中，系统退出工作状态，不监视信号通道，退出定义写入操作后即恢复正常状态。

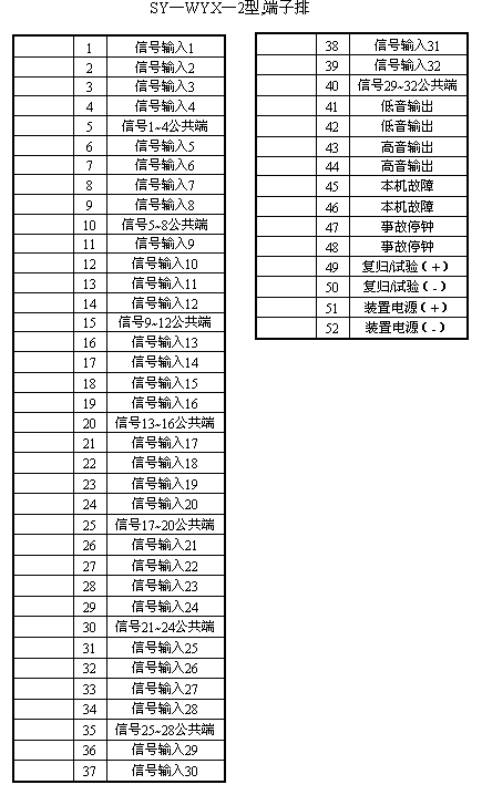

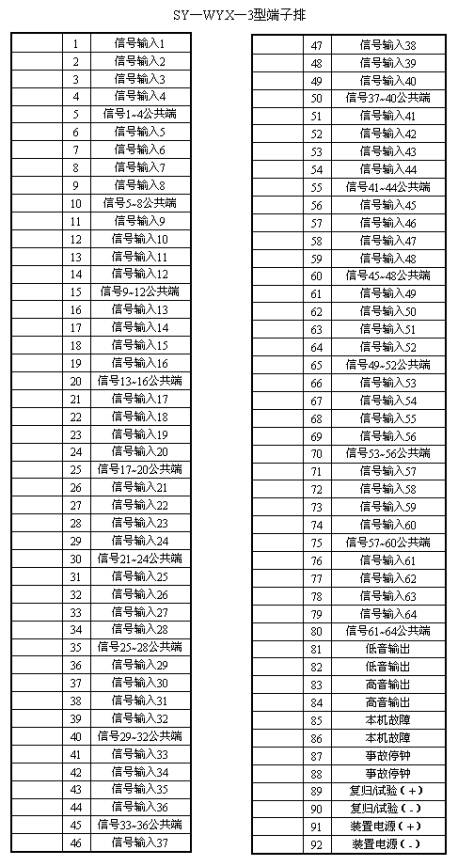

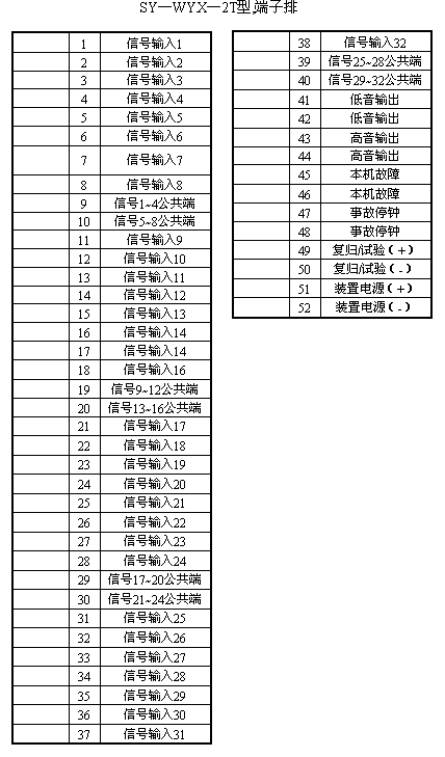

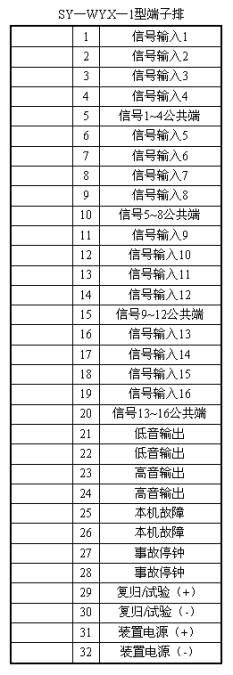

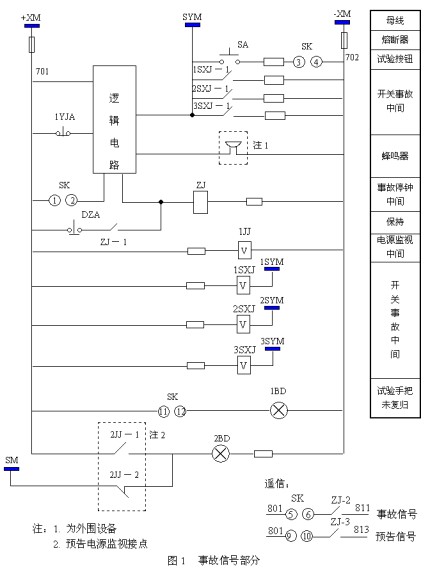

（3）、SY—WYX—1型、SY—WYX—2型、SY—WYX—3、SY—WYX—2T型中央信号报警装置背后信号输入端子排接线图，见图六、图七、图八、图九。
[图六]
[图七]
[图八]
[图九]

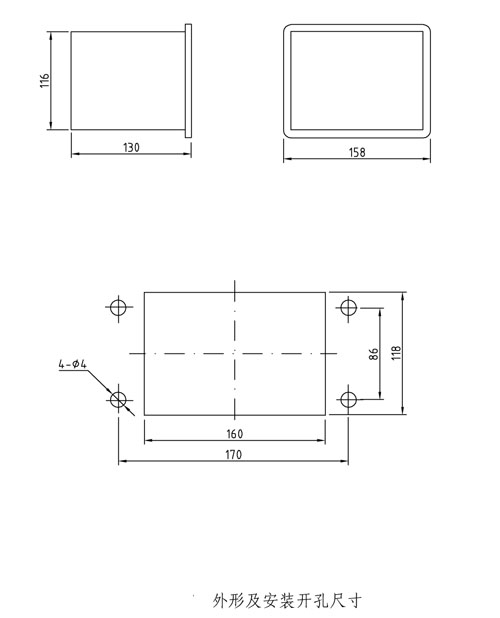

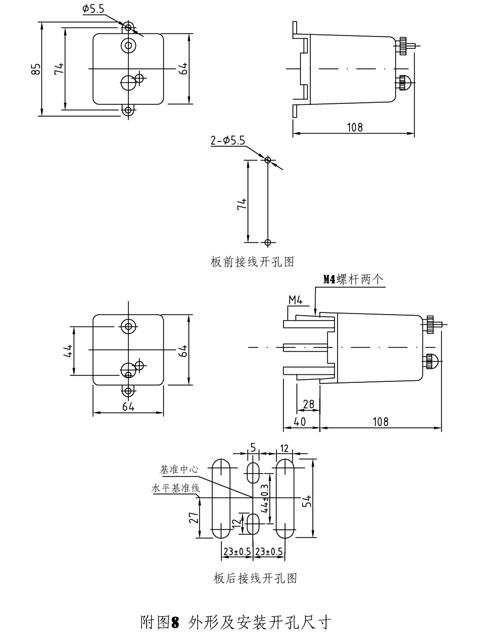

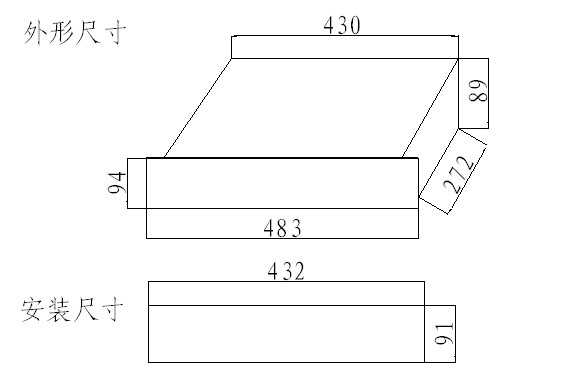

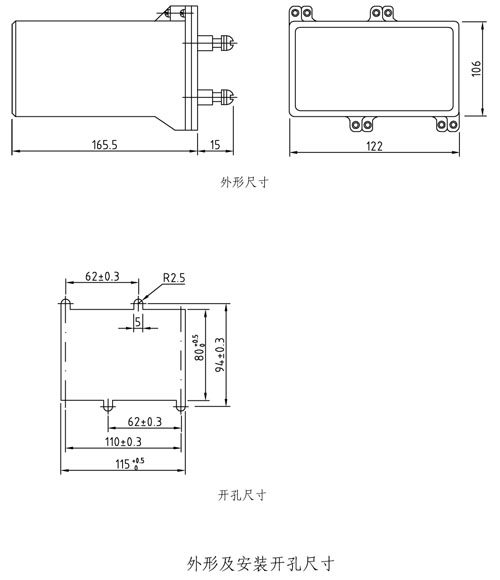

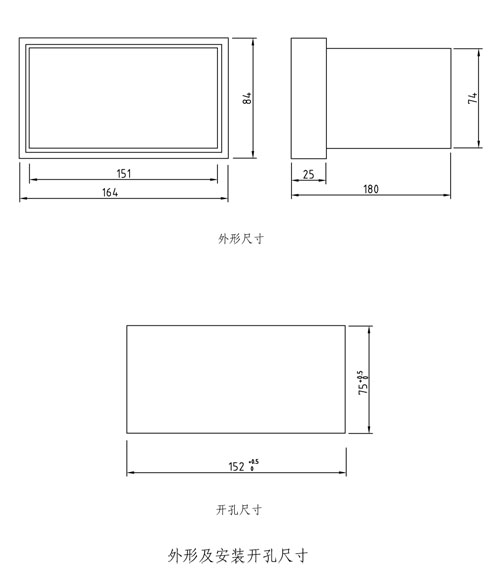

[开孔尺寸]
SY-WYX-1中央信号报警装置（16路）
SY-WYX-2中央信号报警装置（32路）
SY-WYX-3中央信号报警装置（64路）
SY-WYX-2T微机中央信号报警装置开孔图
|
