变电站自动化系统

低压配电监控管理系统

运行自动化产品

调度自动化产品

继电保护成套设备

直流电源设备

	直流电源屏
	直流电源部件

变电站专用不锈钢端子箱

高低压开关柜

继电器及其它产品

	电流继电器
	电压继电器
	时间继电器
	信号继电器
	中间继电器
	其它继电器
	其它产品

	信息搜索

关键字：
范　围：

		SYTec8000数字化变电站自动化系统

		一、SYTec8000数字化变电站自动化系统介绍 1.1 概述 “数字化变电站”是以变电站一、二次设备为数字化对象，以高速网络通信平台为基础，通过对数字化信息进行标准化，实现信息共享和互操作，并以网络数据为基础，实现数据测量监视、控制保护、信息管理等自动化功能的变电站。具有以下基本特征： 1.使用光电互感器，彻底消除了传统电磁式电流互感器二次开路及饱和，电压互感器短路及铁磁谐振等问题。 2.基于IEC61850标准，各装置具有互操作性。 3.二次设备网络化，在统一的光纤以太网通讯平台上实现全站数据共享，通讯网络取代复杂的控制电缆，消除了电缆带来的电磁兼容等问题。 “数字化变电站”是“智能电网”的重要组成部分，是变电站综合自动化系统的发展方向。我公司潜心研究变电站自动化系统技术现状、现有条件及发展趋势，提出了针对110kV及以下电压等级变电站的数字化实施方案。SYTec8000数字化变电站系统从信息的采集、传输、处理和输出等过程均实现数字化，实现了与智能一次设备无缝接口，同时兼容传统的一次设备，适用于全部或部分采用智能一次设备的变电站。SYTec8000数字式变电站自动化系统基于IEC61850架构，能实现变电站内智能电子装置IED间信息互享和互操作。在确保“安全性”、“可靠性”的前提下，本系统应用最新的网络通讯技术、计算机技术、以及我公司的专利高精度同步对时技术，对传统的针对间隔设置的保护、测控、自动装置进行了集成，使用一台集成保护测控装置实现全站的保护、测控、自动装置，从而构成了集成保护测控系统，降低了系统成本，减少了用户的运行维护工作量，提高了保护、测控的性能，并且通过双重化配置提高了保护的可靠性，是110kV及以下电压等级数字化变电站的理想方案。 SYTec8000数字化变电站系统采用分层采集、集中控制的架构体系，对变电站系统模型、二次功能模型进行描述，对应用与通信进行分层处理，将模拟量、开关量的信息采集和信息的计算、逻辑判断分层实现。各智能电气设备的模拟量、开关量信息就地采集，数字化处理后通过光纤网络送往集成保护测控装置；集成保护测控装置安装于主控室，综合全站信息实现保护、测控、自动装置功能，各功能相对独立、分时运行，即保证了保护功能的选择性、快速性、安全性、可靠性，又保证了测量、计量功能的高精度要求。 SYTec8000数字化变电站自动化系统由过程层、间隔层、站控层3个层次构成，架构如图1所示。SYTec8000数字化变电站自动化系统实现了变电站全站系统保护，在过程层、间隔层、变电站层内实施双重化的GOOSE网络、SMV采集网、GPS同步对时网以及监控网，完成全站所有设备的继电保护功能、测控功能、继电保护信息管理功能、自动化功能以及电度计量功能，从而大大提高了系统的可靠性。继电保护功能、测控功能及自动化功能的输入、输出均可灵活配置，满足客户对各种功能的要求。 1.过程层 SYTec8000数字化变电站系统的过程层是承担全站数字化采集、接收和执行控制指令，将一次设备接入过程层总线的底层部件设备。过程层由电子式互感器、合并单元、交换服务器等构成。合并单元接收光电互感器输出的数字量，根据标准协议对数据合并打包后通过点对点光纤上送到交换服务器。合并单元有开入量采集回路和断路器操作回路，能实现开关量采集并通过GOOSE网上送、执行集成保护测控装置通过GOOSE网下发的跳、合闸命令。为了提高过程层通信的可靠性，合并单元通过双重化的GOOSE网络、SMV采集网、GPS同步对时网与双重化配置的集成保护测控装置以及集成电度计量装置相联接。合并单元能够接入满足IEC60444-7、IEC60444-8标准的电子式互感器，同时也能够接入传统的电磁式电压、电流互感器。使用传统电磁式互感器的变电站，通过在各电气间隔就地安装具有模拟量、开关量采集，开关操作功能的合并单元，实现一次设备的数字接入。 2.间隔层 SYTec8000系统的间隔层由集成保护测控装置、集成电度计量装置及工业以太网络构成；其中集成保护测控装置采用双重化配置，提高了系统的可靠性，大大降低了由于保护装置故障导致的保护拒动的可能性。每一套集成保护测控装置都可以完成全站所有设备的继电保护功能，如主变、线路及母线保护等，同时完成测控功能。在原理上两套集成保护测控装置完全一样，同时运行，可独立投退。正常运行时，变电站集成保护测控装置A联接GOOSE（A）网、SMV(A)采集网，变电站集成保护测控装置B联接GOOSE（B）网、SMV(B)采集网，实现继电保护、测控以及自动化等功能。一台保护测控装置故障时能及时告警，退出运行，不影响另一台的安全稳定运行，全站的保护功能不受影响。间隔层变电站集成保护测控装置通过双重化的GOOSE网络、SMV采集网从过程层获取模拟量和开关量信息，经过数字滤波、保护算法、逻辑判断和相关电气联锁判断后，发出相应的控制命令。集成保护测控装置不仅集成了变电站所有的传统保护、测控功能，而且可实现各种高端保护（如广域保护、线路纵差保护、母线保护等）、自动控制等功能，各功能模块可自由配置，达到无缝链接。传统变电站各保护装置之间的相互闭锁和开放通过硬接点或通讯实现，而运行在集成保护测控装置上的各保护模块之间的互相闭锁和开放是通过消息传递机制实现的，相对前者而言更加可靠和快速，提高了保护的可靠性和速动性。 3.站控层站控层为全站设备监视、测控、控制、管理的中心，由远动通信主机、图形终端、当地监控后台、保护信息管理组成。站控层通讯网络为星型拓扑结构的工业以太网。站控层实现以下功能：将间隔层、过程层数据信息上送至远方调度或控制中心监视；远方调度或控制中心控制命令下发至间隔层、过程层执行；具有（或备有）站内当地监控后台，提供监视、操作、查询、打印、报警等功能；具有对间隔层、过程层设备的在线维护、在线组态、在线修改参数的功能；具有对间隔层、过程层设备的在线维护、在线组态、在线修改保护定值及配置参数的功能；具有（或备有）变电站故障录波分析功能;丰富的协议接口、灵活的协议配置，可以方便地将第三方保护或智能设备接入系统中。 1.2主要特点 a.一体化设计 SYTec8000数字式变电站系统以整个变电站为研究对象，实现全站保护、监控一体化以及电能计量功能，无需外部电缆接线，各个功能通过站内通信网络组合在统一的系统中，信息、功能、应用集成化程度高，间隔层设备大大减少，同时大大简化了通信网络结构，提高了通讯可靠性。 b.全站数据共享 1) SYTec8000数字式变电站系统的过程层、间隔层和变电站层设备之间交换的所有信息，如，电流量、电压量、开关、隔离刀闸、设备状态和控制命令等全部实现数字化，并通过以太网传输。 2) SYTec8000数字式变电站系统采用分布式采集、集中式处理的系统解决方案，所有模拟量的采集实现高精度同步采样，数据在交换服务器汇总并在网络上实时发布，实现全站数据及信息共享，并可根据间隔层设备的功能要求实现数据定制。 c.双重化配置 1) 双重化的变电站集成保护及测控装置通过双重化的GOOSE网络、SMV采集网与过程层的智能终端（合并单元）相连。实现功能及网络的冗余，保证任何单一故障不会引起任何应用功能的缺失。 2) 变电站层、间隔层通信采用双以太网，能自动平衡网络负载。 d.开放性和灵活性 1) SYTec8000数字式变电站系统采用面向对象的设计思想，根据各变电站的系统情况可自由配置保护、测控、计量等功能模块。特别是未来客户需扩充增值的高级应用功能时，无需额外施工仅需升级软件即可。 2) 过程层的合并单元可以接入电子式互感器及智能开关设备，也保留接入传统电磁式互感器的接口以兼容传统的一次设备。 3) 通信接口方式选择灵活，除支持IEC61850标准规约外，还支持多种标准通信规约。此外还提供规约转换器，可支持大部分非标准通信规约。 4) 装置采用高精度硬件时钟，支持PPS、IRIG-B、NTP等各种对时方案。 e.友善的人机交互 1) 集成保护测控装置实现全图形界面的调试、分析，可提供完善的人机交互以及保护录波数据的高级分析功能，操作直观方便。集成保护测控装置可记录保护动作的所有输入、输出信息以及内部元件工作情况及动作值、定值操作等信息。 2) 故障录波和重要的开关量信息以及操作信息均以图形方式输出。 f.高可靠性过程层通信网络全部采用光纤介质，无电磁兼容问题。变电站层、间隔层通信采用双以太网，能自动平衡网络负载。双重化的间隔层的变电站集成保护测控装置通过双重化的GOOSE网络、SMV采集网与过程层的合并单元相连。实现功能及网络的冗余，保证任何单一故障不引起重要功能的损失。应用全站数据共享技术，各间隔保护能获取PT合并单元上送的母线电压，而不需要像传统变电站通过拉PT小母线的方式使各间隔获得母线电压，避免了乱拉PT小母线导致的PT二次回路短路，并且减小了投资、方便施工。所有装置无需外加抗干扰措施，其电磁兼容性能均可达到IEC61000-4标准规定的最高等级。过程层的合并单元设备的工作环境温度为-40℃-85℃，满足户外工作的要求。 g.安全性信息安全性过程层与间隔层之间、间隔层之间、间隔层与变电站层、变电站层内部的信息交换采用严格的CRC校验措施，防止由于数据传输错误导致的装置误动作。交换服务器对来自间隔层的网络控制报文进行分析，过滤任何未经授权的网络访问，硬件实现的网络防火墙既保证安全又不影响系统实时性。 h.设备安全性间隔设备采用虚拟存储管理和严格的存储隔离技术，应用程序和配置文件分类存放、互不影响。间隔设备对各种保护、测控功能的配置、定值、变量、程序等存储空间配备完善的自检措施，当内存出错时做出相应的保护处理。过程层合并单元在与间隔层保护装置的通信中断后，可以提供后备保护等功能。过程层合并单元实时监测模拟量、开入量、开出量、和状态信息，一旦发生电源失电、通讯中断等故障立刻报警。 1.3典型配置方案以典型110kV变电站（110kV、35kV系统采用户外配电装置，10kV系统采用高压开关柜方式）为例，配置如下：每台主变高、低压侧断路器，各配置一台合并单元，就地安装于高压侧断路器测控端子箱内和低压侧开关柜上；每台主变，各配置一台非电量合并单元以及非电量重动装置，就地安装于户外箱内。对110kV进线、35kV馈线，110kV、35kV电压互感器等每个间隔配置一台合并单元，安装于户外箱内。对10kV馈线、10kV电容器、10kV电压互感器等每个间隔配置一台合并单元，安装于开关柜保护小室内。在主控室内设置数字化保护测控屏A和B、计量及监控综合屏各一面，共计三面屏。由于110kV变电站设备较多，可以采用2台集成保护测控装置完成全站保护功能，一台完成户外的110kV、35 kV，以及主变间隔保护，另一台完成10 kV间隔保护，方便运行人员的管理和维护。 1.4系统性能指标 A）测量误差保护电流误差：≤±３%（0.1~20）测量电流误差：≤±0.３% 测量电压误差：≤±0.３% 有(无)功功率误差：≤±0.5％ B) 电度计量电度计量准确度等级：0.5级 C) 远动功能遥信分辨率 ≤ 1mS 遥信响应率：100% 遥控正确率：100% 遥测综合误差 < 0.1% D) 通讯配置工业以太网络：10兆/100兆自适应 ST标准多模光纤或SC标准单模光纤 E) 系统设备抗干扰性能 1) 脉冲干扰试验能承受频率为1MHz及100kHz电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验。 2) 静电放电抗扰度测试能承受IEC61000-4-2标准Ⅳ级、试验电压8kV的静电接触放电试验。 3) 射频电磁场辐射抗扰度测试能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。 4) 电快速瞬变脉冲群抗扰度测试能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。 5) 浪涌(冲击) 抗扰度试验能承受IEC61000-4-5标准Ⅳ级、开路试验电压4kV的浪涌干扰试验。 6) 电源电压暂降、短时中断和电压变化的抗扰度试验能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。 7) 振荡波抗扰度试验能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4kV、差模2kV的Ⅳ级振铃波干扰试验。 8) 工频磁场抗干扰度能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。 9) 阻尼振荡磁场抗干扰度能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。 F) 系统设备绝缘耐压性能交流输入对地：大于100兆欧直流输入对地：大于100兆欧信号及输出触点对地：大于100兆欧开入回路对地：大于100兆欧能承受2kV/1min的工频耐压，5kV的冲击电压

		单相电流、电压数显变送表

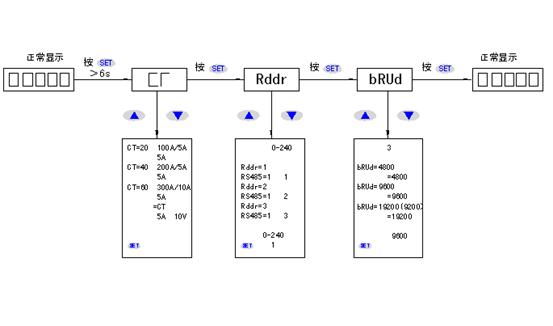

		一、产品概述 DJA-4/1IB及DJV-4/1UB数显单相电流、电压变送表适用于电力电网、自动化系统中对单相电流的测量和显示，通过面板设置电流CT倍率、通讯地址、波特率，直接显示系统一次侧运行电参数，同时隔离输出一组DC 0~20mA或4~20mA或0~10V的相应模拟电量，具有精度高、稳定性好、抗震动等优点，可直接代替原有指针式仪表。二、技术指标 ◆ 输入：电压500V，电流5A（由用户指定）过载：持续1.2倍，瞬时：电压2倍／1s，电流10倍／5s 扩展：配互感器或分流器扩展量程过量程显示：“EEEE” 频率：50Hz±10% ◆ 电源: AC/DC85～270V；功耗＜2W ◆ 显示：LED四位，显示数据更新时间1s;显示：9999 ◆ 精度等级：0.5% ◆ 隔离耐压：2KV/50Hz/1min ◆ 变送输出：DC 4～20Ma（电源\信号\变送三隔离) ◆ 平均无故障时间：≥50000h ◆ 工作条件：环境温度:-25℃～55℃，相对湿度≤93%无腐蚀气体场所 ◆ 海拔高度：≤2500m 三、外形及开孔尺寸单相电流DJA-4/1IB 单相电压DJV-4/1UB 前面板外形尺寸72×72（mm）.安装尺寸：67×67（mm）四、技术指标仪表面板上有三个按键，“ ”在正常显示状态下，按“ ”键大于6s松开，出现“CT”字样，进入显示设定状态，按“ ”键，设显仪表显示值，例如：100A/5A改为200A/5A只需将CT值由20改为40即可。设定完成后，按“”键保存回到正常显示状态。五、操作流程图如下：六、端子接线七、注意事项 1.使用前仪表需要通电15分钟。 2.注意防止震动和冲击，不要在有超量灰尘和超量有害的地方使用。 3.输入导线不宜过长，如被测信号输入端较长时请使用双绞屏蔽线。 4.若信号伴随高频干扰，应在线里使用低频过滤器。 5.长时间存放未使用时，请每三个月通电一次不少于4小时。 5.长期存放应避开直射光线，宜存放在-10℃~70℃。 7.如仪表不显示，应先检查辅助电源，电压是否在规定范围内。 8.如显示不正常，检查输入信号是否正常及信号接线端是否拧紧。 9.除非CT有足够功率,否则不能使用PT信号同时作为辅助电源,以保证仪表正常工作。 10.回路中的电流接线端子螺丝务必拧紧，保证进、出线接触可靠，以免产生故障。 11.若有校验仪表，校验仪器应优于0.1级，才能保证校验精度。

		200系列微机型保护装置

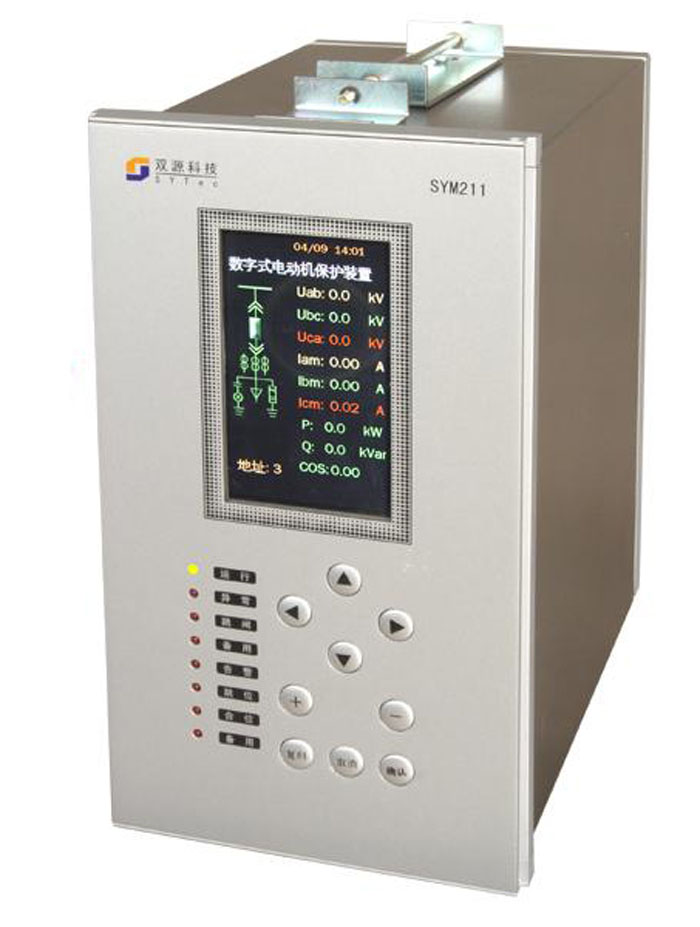

		[SYL211线路保护测控装置] SYL211线路保护测控装置适用于110kV及以下电压等级的架空线或电缆出线，一般每回线应配置1台装置。功能如下： 1.三段式电流保护（每段均可选择低电压、方向元件闭锁）； 2.两段零序电流保护； 3.反时限过电流保护； 4.过负荷保护； 5.带电压/电流、滑差闭锁的低周减载； 6.三相一次重合闸及合闸后加速； 7.接地保护； 8.充电保护； 9.PT断线检测； 10.存储4套定值； 11.有11路遥信开入采集、装置遥信变位、事故遥信； 12.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等； 13.断路器遥控分合； 14.操作、遥信、事件SOE等； 15.有2路脉冲输入和积分电度。 [SYL221横向差动保护测装置] SYL221横向差动保护测装置适用于110kV及以下等级的平行双回线保护。功能如下： 1.横差保护；（差电流及方向元件构成） 2.电流平衡保护； 3.CT断线保护； 4.PT断线检测； 5.具有16路遥信开入、装置遥信变位、事故遥信； 6.遥测：Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、 Uca、f、等； 7.遥信、事件SOE等； 8.存储4套保护定值； 9.具有2路脉冲输入和积分电度。 [SYM211电动机保护测控装置] SYM211电动机保护测控装置适用于110kV及以下电压等级的异步或同步电动机，一般每台电动机应配置1台装置。功能如下： 1.两段式电流保护（每段均均带一个时限）； 2.两段零序电流保护； 3.差流保护； 4.负序过流保护； 5.过负荷保护； 6.低电压及过电压保护； 7.转子堵转保护； 8.长启动保护； 9.接地保护； 10.外部开入跳闸； 11.PT断线检测； 12.存储4套定值； 13.具有16路遥信开入采集、装置遥信变位、事故遥信； 14.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等； 15.断路器遥控分合； 16.操作、遥信、事件SOE等； 17.具有2路脉冲输入和积分电度； [SYT212/211变压器保护装置] SYT212/211变压器保护装置适用于110kV及以下等级的两圈/三圈变压器，一般主变配置1台保护装置。功能如下： 1.差动速断保护； 2.比率差动保护； 3.差流越限告警； 4.CT断线保护； 5.二次谐波制动； 6.具有11路遥信开入采集、装置遥信变位、事故遥信； 7.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等； 8.遥信、事件SOE等； 9.具有2路脉冲输入； 10.存储4套定值。 [SYT221变压器后备保护装置] SYT221变压器后备保护装置适用于110kV及以下等级的变压器的保护和测量，一般一台主变高压侧和低压侧各配置1台保护装置。功能如下： 1.三段式过流保护；（每段三时限，带复压、方向闭锁） 2.三段零序过流保护；（每段三时限，用于中性点接地或经小电阻接地系统） 3.两段零序过压保护；（带零流闭锁） 4.过负荷保护； 5.过负荷闭锁调压保护； 6.过负荷启动风冷； 7.间隙放电过流保护； 8.PT断线检测； 9.具有11路强电和3路弱电开入量输入； 10. 存储4套保护定值； 11.遥信、事件SOE等； 12.遥控断路器分合； 13.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、 Uca、f、COS∮等； 14.积分电度。 [SYT231变压器本体保护装置] SYT231变压器本体保护装置适用于110kV及以下等级的变压器的本体保护，一般一台主变配置1台本体保护装置。功能如下： 1.具有4路非电量保护；（瓦斯、压力或温度） 2.具有6路遥信告警； 3.有载调压功能； 4.采集变压器档位值； 5.RS485口上传功能； [SYT241配电变保护测控装置] SYT241配电变保护测控装置适用于110kV及以下电压等级的配电变压器，一般每台变压器应配置1台装置。功能如下： 1.三段式电流保护（每段均可选择复合电压元件闭锁）； 2.两段零序电流保护； 3.两段附加零序电流保护； 4.过负荷保护； 5.低周减载保护； 6.非电量保护； 7.充电保护； 8.接地保护； 9.PT断线检测； 10.存储4套定值； 11.具有11路遥信开入采集、装置遥信变位、事故遥信； 12.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等； 13.断路器遥控分合； 14.操作、遥信、事件SOE等； 15.具有2路脉冲输入和积分电度。 [SYC211电容器保护测控装置] SYC211电容器保护测控装置适用于110kV及以下电压等级的电力电容器，一般每组电容器应配置1台装置。功能如下： 1.三段式电流保护（每段均均带一个时限）； 2.两段零序过电流保护； 3.小电流接地保护； 4.低电压保护； 5.过电压保护； 6.过负荷保护； 7.不平衡电压保护； 8.不平衡电流保护； 9.桥差电压保护； 10.桥差电流保护； 11.PT断线检测； 12.存储4套定值； 13.具有11路遥信开入采集、装置遥信变位、事故遥信 14.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f、COS∮等； 15.断路器遥控分合； 16.操作、遥信、事件SOE等； 17.具有2路脉冲输入和积分电度。 [SYP211备用电源及分段开关自投保护测控装置] SYP211备用电源及分段开关自投保护测控装置适用于110kV及以下等级的备用电源自投。功能如下： 1.两段过电流保护； 2.充电保护； 3.PT断线检测； 4.具有8路遥信开入采集、装置遥信变位、事故遥信； 5.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、 Uca、f、COS∮等； 6.断路器遥控分合； 7.操作、遥信、事件SOE等； 8.遥信、事件SOE等； 9.PT断线检测； 10.存储4套保护定值 11.具有2路脉冲输入和积分电度。 [SYP221分段开关保护测控装置] SYP221分段开关保护测控装置适用于110kV及以下等级的分段开关保护测量及控制。功能如下： 1.两段过电流保护；（均可选择低电压闭锁） 2.充电保护； 3.PT断线检测； 4.具有11路遥信开入采集、装置遥信变位、事故遥信； 5.遥测：P、Q、Ia、Ib、Ic、Ua、Ub、Uc、Uab、Ubc、 Uca、f、COS∮等； 6.断路器遥控分合； 7.操作、遥信、事件SOE等； 8.PT断线检测； 9.存储4套保护定值； 10.具有2路脉冲输入和积分电度。 [SYA211综合测控装置] SYA211综合测控装置适用于110kV及以下等级的站用电测量和控制。功能如下： 1.母线低电压告警； 2.具有2路断路器遥控操作，1路操作功能； 3.PT断线检测； 4.具有11路遥信开入、装置遥信变位、事故遥信； 5.遥测：P、Q、Ua1、Ub1、Uc1、Ua2、Ub2、Uc2、Ia1、Ib1、Ic1、Ia2、Ib2、Ic2、COS∮等； 6.操作、遥信、事件SOE等； 7.存储4套保护定值； 8.具有2路脉冲输入和积分电度。 [SYA211PT监测装置] SYA211 PT监测装置适用于110kV及以下等级的PT保护、测量。功能如下： 1.低电压保护； 2.过电压保护； 3.零序电压保护； 4.PT断线检测； 5.具有11路遥信开入、装置遥信变位、事故遥信； 6.遥测：Ua、Ub、Uc、Uab、Ubc、Uca、3Uo、f等； 7.操作、遥信、事件SOE等； 8.存储4套保护定值； 9.具有2路脉冲输入和积分电度。 [SYA231变压器非电量保护装置] SYA231变压器非电量保护装置适用于主变瓦斯保护、压力保护、温度保护的出口重动，也可适用于其他保护或信号出口重动，以达到增加出口接点的目的。功能如下: 1.主变电气量保护； 2.主变瓦斯保护； 3.压力及其他信号接点重动 4.对非电量保护信号具有保持和记忆功能 [SYA241（242）PT切换（并列）装置] SYA241（242 PT切换（并列）装置适用于PT电压回路的并列切换或重动，同时也可以为开关或继电器重动扩充接点。功能如下： 1.母线PT的交流回路并列； 2.母线PT切换； 3.PT刀闸辅助接点的重动。 [SYA251三相高压开关操作装置] SYA251三相高压开关操作装置适用于110kV及以下等级的三相开关操作，具备开关操作所需的所有功能，并具备跳合闸回路监视功能。功能如下: 1.断路器的跳跃闭锁； 2.断路器的合闸保持； 3.断路器的跳闸保持； 4.识别手动跳闸和保护跳闸。 [SYT241Z数字式配电变压器保护测控装置] SYT241Z数字式配电变压器保护测控装置适用于110kV及以下各种电压等级厂用变压器的后备保护，可集中组屏也可在开关柜就地安装。功能如下: 1.过负荷保护； 2.三段过流保护； 3.反时限过流保护； 4.两端零序过流保护； 5.零序过电压保护； 6.低电压保护； 7.非电量保护； 8充电相过流保护； 9.充电相零序过流保护； 10.电压侧零序过流保护； [SYP-211T数字式备用电源自投及分段保护测控装置] SYP-211T数字式备用电源自投及分段保护测控装置是以高性能微处理器构成的成套保护装置,适用于110kV及以下电压等级的备用电源自投功能.可以再开关柜就地安装,也可以集中组屏安装.功能如下: 1.两段过流保护; 2.两段零序过流保护; 3.充电保护; [SYC211数字式电容器保护测控装置] SYC211数字式电容器保护测控装置是以高性能微处理器构成的成套电容器保护装置,适用于110kV及以下电压等级的各种接线形式的电容器(组),可以在开关柜就地安装,也可以集中组屏安装.功能如下: 1.三段过流保护; 2.两段零序过流保护; 3.小电流接地保护; 4.低电压保护; 5.过电压保护; 6.过负荷; 7.不平衡电压保护; 8.不平衡电流保护;

		EMM600系列三相数字智能网络电力仪表

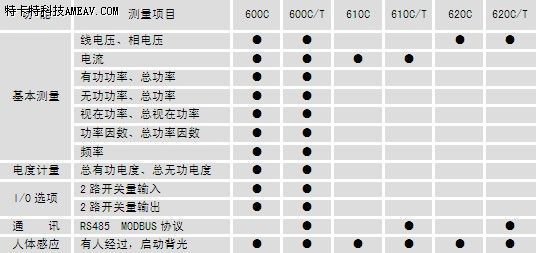

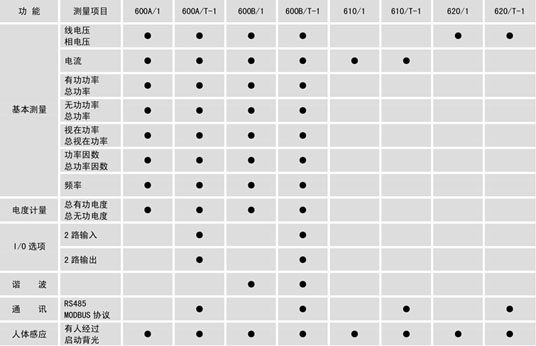

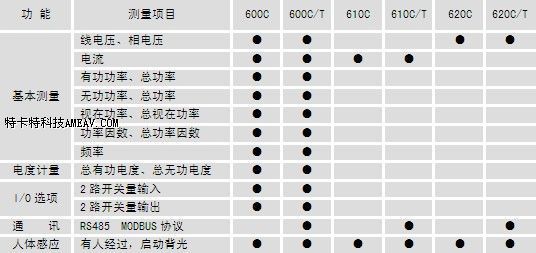

		产品概述：新一款EMM600系列电力智能监控仪表是用于中低压系统的智能化装置，它集数据采集和控制功能于一体，可采集三相电压、三相电流、总有功功率、总无功功率、各相的有功及无功功率、功率因数、系统频率、总有功电度、总无功电度等各种电气参量。并具有2路开关量输入监测、2路继电器输出及通讯功能。可单独使用，也可作为SCADA系统的监控前端。支持MODBUS通讯协议的标准RS485接口，组网更加方便。新一款电力智能监控仪表其整体特点屏幕大、高清晰的液晶显示屏，数据显示清晰直观。一键导航，按键操作简单方便。带人体感应功能，可自动点亮液晶背光，方便读数。系统接线方便灵活，接线方式有三相三线制、三相四线制。安装采用自锁面板式安装结构，无需螺丝固定即可安装。小巧的外形和简洁的安装方式使EMM600的拆装非常方便。性能特点 ◆ 适用于电力智能监控系统，满足高中低压网络的监控需要 ◆ 强大的扩展功能，遥测、遥信、遥控功能一体化 ◆ 同时测量30多种电参数，可支持RS485通讯接口 ◆ 提供可扩展的信控模块 ◆ 任意设定电流CT、电压PT变比 ◆ 高清晰度大屏幕液晶显示 ◆ 强弱电分开，抗干扰能力强 ◆ 支持多种接线方式 ◆ 外形尺寸96mm×96mm，深度65mm ◆ 通过欧盟“CE”认证，符合IEC61010指令应用领域 ◆ 能源管理系统 ◆ 变电站自动化系统 ◆ 配电网自动化系统 ◆ 工业自动化系统 ◆ 智能型配电柜、开关柜主要功能：技术指标：端子定义：外形及开孔：

		GKMC11010

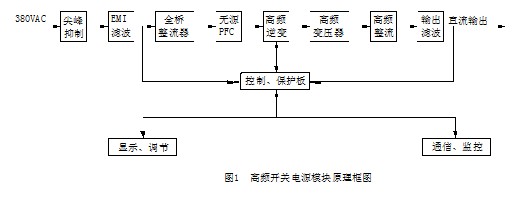

		1　概述天津双源公司是专业从事电力产品的研发及生产变电站自动化系统集成产品的高新技术企业，致力于电力高频开关电源的研究、开发、生产。在引进国外的先进高频开关电源技术的基础上，公司研制出的GKMC型高频开关电源模块，完全满足现代电力系统要求，产品已广泛应用于从550KV到35KV各类电压等级的发电厂、变电站等的直流系统及相关配套设备中。２　工作原理 GKMC电力模块采用三相三线制(无相序要求)380VAC输入，输入范围宽；无中线电流损耗，具有软启动功能。三相交流输入采用先进的尖锋抑制器及EMI滤波，可以有效的抑制和吸收尖锋电压，保证模块后级电路的安全。由全桥整流电路将三相交流电整流为直流，再经无源PFC调整后大大提高了功率因数。经全桥PWM电路转换为高频交流，再经高频变压器隔离降压后高频整流输出。整流模块中的脉宽调制电路（PWM）及软开关谐振回路，可根据电网和负载的变化，自动调节高频开关的脉冲宽度，使输出电压、电流在任何允许的情况下都能保持稳定。 GKMC模块具有独立的输出电压调节口可调输出电压范围约90V-150V，及输出恒流调节口，模块本身具备多重保护功能，因此该系列模块可单机或多台并机自控独立安全运行，完成各种基本功能。 GKMC模块内部的控制部分和主回路完全隔离因此模块的抗干扰能力强，工作稳定可靠。该系列模块具有简便的主回路接线端口及通讯接口，可并联组合工作，在监控器的监控下完成机架组合输出，并与上位机实现“四遥”功能。模块电气原理框图（图1） 3 模块特点 ◆ 交流宽带输入: 三相模块为380±20%； ◆ 无级限流技术: 输出电流可根据负载电流和蓄电池容量,手动或系统监控自动调节； ◆ 低差自主均流电路，无需外围电路，即可自行实现多模块的并联均流，易于维护安装； ◆ 高效自然冷却: 有效地保证了元器件运行的可靠性,寿命更长；. ◆ 真正地实现N+1备份； ◆ 较强的独立性: 即使脱离系统监控也可单独正常运行； ◆ 优秀的前级识别脉宽保护电路: 加强了高频开关电源运行可靠性； ◆ 一体化设计，无需参数控制器； ◆ 开环、闭环都能工作，非常灵活。 4 产品命名 5主要技术指标 5.1 技术指标 ◆ 交流输入额定电压：（304-456）VAC 额定频率： 45 HZ –55 HZ ◆ 电压调节范围：通过通讯调节（100~145） V ◆ 电流调节范围：通过面板电位器调节（0.2~1） I_MAX 注：1.整定电流在0.2Imax～Imax范围内连续可调（Imax为最大电流，该电流值为输出额定电流+0.5A）； 2.出厂设定过压保护点为140伏，电压调节范围最大只到140伏。 ◆ 稳压精度：£ ± 0.5％ ◆ 稳流精度：£ ± 1％ ◆ 纹波系数：£ 0.5％ ◆ 效率：＞ 90％ ◆ 噪声：£ 45dB（10A） ◆ 重量：12Kg ◆ 尺寸：（开孔尺寸） 113（宽）´ 251（高） ◆ 冷却方式：自然冷却 ◆ 开机浪涌：无 5.2 正常使用条件 ◆ 海拔 £ 2000ｍ ◆ 环境温度－25°C £ T £ 40°C ◆ 相对湿度£ 96％（20±5°C） ◆ 无剧烈振动及冲击 ◆ 无导电及爆炸尘埃，无腐蚀性气体 ◆ 环境温度变化率 £ 5°C/ｈ；相对湿度变化率 £ 5％/ｈ ◆ 室内使用且通风良好 ◆ 安装时保持风道畅通 6 功能说明 ◆ 输出过压保护功能为防止输出过电压对用电设备造成灾难性事故，模块内有过压保护电路。出现输出过压后，模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行，过压保护点出厂时已定，额定输出110V机型设为140V±2V。 ◆ 输出短路保护输出短路时，模块在瞬间把输出电压拉低为零，限制短路电流在限流点以下，以达到保护模块的目的。模块长期在短路状态下也不会损坏，排除故障后，可自动恢复工作。 ◆ 过温保护过温保护主要是保护大功率变流器件，在正常工作情况下，模块设计留有足够余量，在特殊环境下，模块检测散热器温度超过75℃时，自动关机保护，温度降低到65℃时，模块会自动启动。 ◆ 输出过流保护由于模块输出功率的限制，输出电流不能无限增大。每个模块输出电流最大限制为额定输出电流+0.5A，在此范围内，模块输出电流值连续可调。如果超负荷，模块会自动调低输出电压，而不会超过设定的输出限流点，以达到保护功率器件的目的，过流保护可自动恢复。 ◆ 模块并联保护每台模块内部均有并联保护电路，保证任一模块退出系统时，不影响其它模块和系统的正常工作。 ◆ 电流调节功能在模块的前面板有输出电流调节电位器，在无监控集中控制时，可调节单台模块输出电流的最大值，限流点可在0.2Imax~Imax连续可调。在有监控时，限流值由监控系统设定，电位器安放在最大值位置，具体调节方法参阅8.1.2。 ◆ 电压调节功能在模块的前面板有输出电压调节电位器，在无监控集中控制时，可调节单台模块输出电压值，（ 90V-140V）连续可调，在有监控时，输出电压由监控系统设定，电位器调节无效，具体调节方法参阅8.1.3。 ◆ 防倒灌功能：每台模块在输出端已加防倒灌二极管。 7 外形尺寸及前面板、后面板示意图 8 使用说明 8.1 前面板前面板布置有推拉模块的隐形拉手、指示灯、模块独立的输出电压调节口、输出恒流调节口。 8.1.1 指示灯 POWER：工作指示，逆变桥工作时此灯亮，否则不亮。 RUN灯：运行指示，正常运行时此灯闪烁。 COM灯：通讯指示，当和监控器通讯时此灯闪烁。注意：模块开机时有2～5秒的延时，是缓启动并非故障。 8.1.2 电流整定（I-ADJ）在无监控集中控制时，可调节单个模块的电流整定电位器，设置模块输出电流最大限流点。可在0.2I_max～I_max范围连续可调。逆时针调小，顺时针调大。注：模块出厂时电流已调到最大。 8.1.3 电压整定（U-ADJ）在无监控集中控制时，可调节单模块的电压整定电位器，模块输出电压值90V-140V连续可调。逆时针调小，顺时针调大。注：模块出厂时电压已调到122V。 8.2 后面板 8.2.1 标准后面板布置有可带电插拔的插座。模块的三相交流输入、直流输出以及自动均流信号线等一并插拔十分方便。 8.2.2 21脚和24脚为均流并接端，连接后模块借此自行均流。21脚接均流（+）， 24脚接均流（—） 8.2.3 带电插拔插座的定义 1——交流输入A 2——交流输入B 3——交流输入C 4——地 12——RS485A 15——RS485B 21——均流“+” 24——均流“—” 26——直流输出“+” 29——直流输出“—” 9 安装调试 9.1安装要求及注意事项: a) 模块与柜体安装支架的接触面应尽量掏空到最大掏空面积，使模块原有的散热孔不受遮挡。（切记：保持上下风道畅通） b) 模块安装到位后，用固定块将模块固定在柜体上。注：固定块有接地和固定两个功能：固定块的一脚用M8螺栓与模块接地孔可靠联接，同时另外一脚与柜体可靠联接，使模块机壳地与柜体大地连通成一回路，避免外界干扰。 c) 横梁由客户自己设计。我公司备有接好线路的整体拖板提供给客户极大的方便，用户可在订货时一并购买。 9.2 安装前的准备： 9.2.1 安装前先检查外观有无损坏，当外观完好时，方可安装。模块出厂时，电压电流已整定好，若需重新整定，请按以下步骤进行： a）电流整定（单模块）：将交流电源空气开关 ( 用户自配 ) 打到OFF，接入三相电源及所需负载，航空插头插牢旋紧后，把交流电源空气开关打到ON，调节I－ADJ到所需要的整定值。注：若模块并联使用，一般把每台模块I－ADJ整定一致（顺时针调大）即可。 b) 电压整定：整定U－ADJ到所需电压即可。注：若模块并联使用，一般使用外部调压，此时建议把U－ADJ整定到系统浮充电压值。 9.2.2 准备好相应的并联线及输入输出插头，并按前述的接线，以及相应负载电流表电压表。 9.2.3 系统安装 a) 模块交流输入空气开关打到OFF b) 插入并接线，并拧紧螺钉 c) 接入模块插头 d) 接好外部控制线，并拧紧螺钉。 9.2.4 调试前注意事项 a) 模块具有良好的外控输出电流电压线性，且脱离监控也能正常工作保持系统浮充状态。 b) 模块输出电压调节范围： S型模块--外控电压在1.0V以上有效。外控电压和输出电压有如下关系： Δ2V对应110V、3V对应120V、4V对应130V 、5V对应140V 实际输出电流决定于电压和负荷的情况，此处调节的仅是输出电流的最大值。 9.2.5 均流不平衡度当输出电流大于2 % I_MAX时，各模块均流不平衡度≤5% 10 模块成套性 a) 带有热插拔插头和CD15 b) 使用说明书一份、合格证、保修卡一个 11 包装运输保管 a) 模块应包装好才能运输。运输过程中，不应有剧烈振动、撞击和倒置。 b) 设备在保管中应放于通风良好的场所，避免高温、尘埃和金属粉末多的场所，应有防雨、防水、防潮、防日晒等措施。 12 使用中的注意事项高频开关电源模块是电子产品，对使用环境有一定要求而不同于普通的电气元件。在电压严重不稳定或多雷电地区，建议加用过压保护器；在谐波分量较大的环境例如钢厂等，建议使用隔离变压器。以保护模块正常运行。注意： 1.严禁私自拆机，封标若有损坏，产品概不退换，一切修理费用自理。 2.在运输过程中，请与系统分开包装。敬请原谅！
