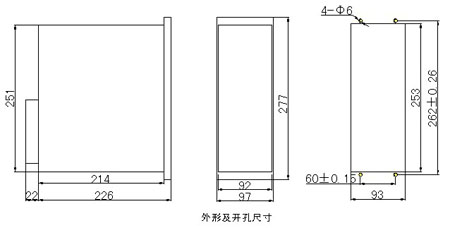

一、概述
WZKH-100系列是双源公司自主研发生产的新一代微机综合保护监控装置，产品采用先进的DSP和表面贴装技术，工艺成熟可靠。系统配置灵活可靠，并提够系统各种配制方案，可供用户选择。本装置适用于6～10kV开关柜全系列的保护、监测和控制。
主要特点
◆ 带定时限或反时限特性的三相过电流元件
◆ 各保护功能都有独立的跳闸接点输出
◆ 保护功能可由内部软压板（控制字）投退
◆ 对模拟量输入，开入及开出模件，具有完善的电气和安全隔离
◆ 硬件和软件的连续自检，以取得最大的可靠性
◆ 尽心的电气设计，选用高等级、高品质的元器件
◆ 整定值、电流测量值及故障值等均采取数字显示
◆ 保护功能灵活配置，可以做到按需配置
二、型号及功能
功能说明
| 装置型号 |
速断保护 |
定时限过流 |
反时限过流 |
零序过流 |
过压保护 |
低压保护 |
零压保护 |
重合闸 |
PT断线检测 |
瓦斯保护 |
温度保护 |
测控功能 |
| WZKH-101 |
|
|
|
|
|
|
|
|
|
|
|
● |
| WZKH-110 |
● |
● |
|
● |
|
|
|
|
|
|
|
|
| WZKH-120 |
● |
|
● |
● |
|
|
|
|
|
|
|
|
| WZKH-130 |
● |
● |
|
|
● |
● |
|
|
|
|
|
|
| WZKH-140 |
● |
● |
|
● |
|
|
|
|
|
● |
● |
|
| WZKH-150 |
● |
● |
|
● |
|
|
|
● |
|
|
|
|
| WZKH-160 |
|
|
|
|
|
● |
● |
|
● |
|
|
|
| WZKH-180 |
备自投 |
三、技术指标
1.额定数据
额定直流电压：220V、110V，允许偏差-20%～+10%
纹波系数：不大于5%
额定交流数据：交流电压 100V、100V/√3 ，允许偏差-15%～+10%
交流电流 ： 5A或1A
额定频率： 50Hz，允许偏差±1Hz
波形：正弦，波形畸变不大于5%
功率消耗： a)直流回路：正常工作时不大于20W，装置动作时不大于25W
b)交流电压回路：当额定电压时，每相不大于1VA
c)交流电流回路：In=5A时每相不大于1.0VA；In=1A时每相不大于0.5VA
开关量输入：开关量输入电平为DC 220V(如其它情况须注明)
2.保护交流回路过载能力
交流电流回路：2倍额定电流，长期运行；10倍额定电流，允许10s；20倍额定电流，允许1s
交流电压回路：1.2倍额定电压 ，长期运行
直流电源回路：80%～110%额定电压长期运行，1.4倍额定电压允许10s
3.接点容量：
出口跳闸触点：电压不大于250V，电流不大于0.5A，时间常数L/R为5ms±0.75的直流有感负载电路中的断开容量为50W，装置应可靠断开1000次。
出口合闸触点：允许通过8A。
定值误差： 电流元件：<±3%；电压元件：<±3%；时间元件：整定值的±5%＋40ms
整组动作时间：速动段的固有动作时间：1.2倍整定值时，不大于30ms
测量系统及遥信精度：各模拟量的测量误差不超过额定值的±1%；开关量分辩率不大于2ms
4. 抗干扰能力
（1）脉冲群干扰：装置能承受GB/T14598.13-1998中规定的严酷等级为Ⅲ级的脉冲干扰试验。
（2）静电放电干扰：装置能承受GB/T14598.14-1998中规定的严酷等级为IV级的静电放电试验。
（3）辐射电磁场干扰：装置应能承受GB/T14598.9-2002中规定的严酷等级为Ⅲ级辐射电磁场干扰度试验。
（4）快速瞬变干扰：装置能承受GB/T14598.10-1996中规定的严酷等级为IV级的快速瞬变干扰试验。
（5）电磁发射试验：装置能承受GB/T14958.16-2002中规定的传导发射极限值和4.2条规定的辐射发射极限值。
5.绝缘性能
（1）绝缘电阻
装置的带电部分和非带电部分及外壳之间以及电气上无联系的各电路之间用开路电压500V的兆欧表测量其绝缘电阻值，在正常试验大气条件下，各等级的各回路绝缘电阻不小于20M。
（2）介质强度
在正常试验大气条件下，装置能承受频率为50Hz、电压2000V历时1分钟的工作频率耐压试验而无击穿闪络及元件损坏现象。
（3）冲击电压
在正常试验大气条件下，装置的电源输入回路、交流输入回路、输出触点回路，对地以及回路之间能承受1.2/50μs的标准雷电波的短时冲击电压试验，开路试验电压5kV。
（4）耐湿热性能
装置应能承受GB/T 2423.9规定的恒定湿热试验。试验温度40℃±2℃、相对湿度93％±3％、试验时间为48h，在试验结束前2小时内，测量各导电电路对外露非带电金属部分及外壳之间、电器上无联系的各回路之间的绝缘电阻，要求不小于1.5MΩ。介质耐压强度不低于在正常大气压下规定的介质强度试验电压幅值的75％。
6.机械性能
（1）承受振动响应能力
产品具有承受GB/T 11287－2000中3.2.1规定的严酷等级为1级的振动响应能力。
（2）承受振动耐久能力
产品具有承受GB/T11287－2000中3.2.2规定的严酷等级为1级的振动耐久能力。
（3）承受冲击响应能力
产品具有承受GB/T14537-1993中4.2.1规定的严酷等级为1级的冲击响应能力。
（4）承受冲击耐久能力
产品具有承受GB/T14537-1993中4.2.2规定的严酷等级为1级的冲击耐久能力。
（5）承受碰撞能力
产品具有承受GB/T14537-1993中4.3规定的严酷等级为1级的碰撞能力。
 |
