[概述]
    用途
DX-17信号继电器使用于电力系统二次回路的继电保护线路中作为指示信号用，为一次掉牌。继电器的型号及其代表的意义:

[技术参数]

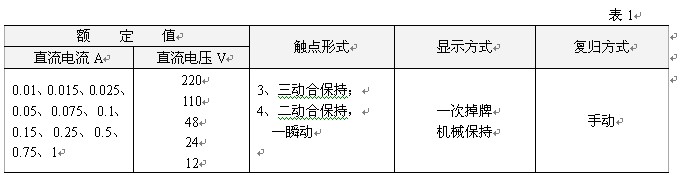

    继电器的技术数据列于表1中：

电压型继电器的动作电压应不大于70％额定电压；
电流型继电器的动作电流应不大于90％额定电流。
    返回值：继电器的返回值应不小于额定值的2%。
    信号显示时间：
当施加1.1倍额定值：
a)     电流动作值为0.1A~1A的继电器历时0.01S，信号牌显示；
b)     其余值继电器历时0.025S，信号牌显示。
    DX－17为电磁型脱钩掉牌显示继电器，同时输出机械保持触点、信号牌和保持触点的复归，可用手动复归。产品具有一次掉牌动作时间快等特点。


[内部接线图]（背视）
