[用途]
DX－30系列信号继电器用于直流操作的保护线路中，作为动作指示器。DX－31B型为电压或电流动作，具有跳牌信号，机械保持，手动复归。 DX－32型为电压或电流动作，电压保持，具有灯光信号。
[技术数据]
额定值：
继电器工作绕组额定值为：220，110，48，24，12V或0.01，0.015，0.02，0.025，0.04，0.05，0.075，0.08，0.1，0.15，0.2，0.25，0.5，0.75，，1，2，4A。
DX—32保持回路额定值为220，110，48V。
动作值：
动作电压不大于70%额定电压。
动作电流不大于90%额定电流。
保持值：不大于80%额定保持电压。
返回值：不小于2%额定值。
功率消耗：电流绕组不大于0.3W，电压绕组不大于3W。
DX-32A电压保持回路220V不大于10W,110V不大于5W,48V不大于3W。DX-32B，电压保持回路220V不大于20W，110V不大于10W，48V不大于4W。
触点容量：
在220V以下电流不超过0.5A，直流有感电路（T=5×10-3S）不大于30W。
在220V以下电流不超过1A，交流电路不大于100VA。
寿命：电寿命1000次，机械寿命5000次。
热稳定性：电压绕组长期通以110%额定电压，电流绕组长期通以额定电流，周围的环境温度+40℃时绕组温升不超过65K。

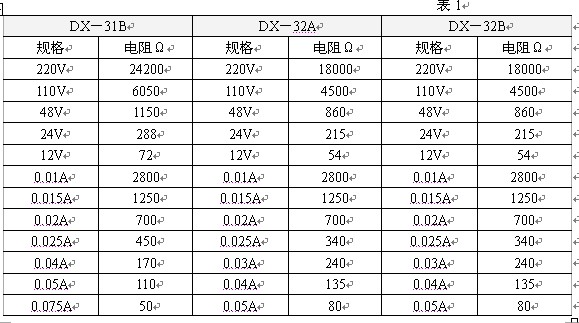

继电器线圈电阻见表１

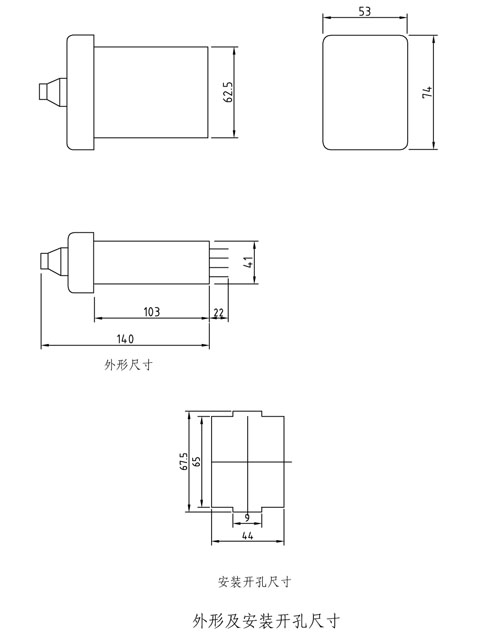

[外形尺寸及安装尺寸]

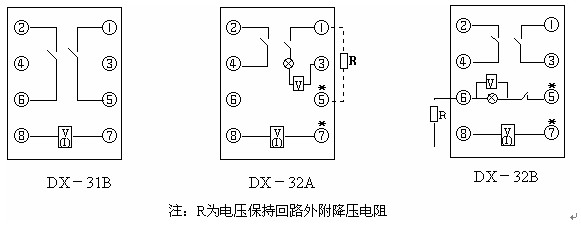

[端子接线图]（背视）
|
