[用途]
ZC－24系列冲击继电器（以下简称继电器）为中央集中信号的主要元件，可广泛用于发电厂和变电站中直流操作的中央信号装置。
[特点]
Ø       冲击动作电流小，可与节能型光字牌配套使用、可冲击节能型光字牌20路。
Ø       冲击继电器内设二个独立的时间继电器，可以对动作时间和复位时间进行准确整定。
Ø       复位方式分手动和自动两种。
Ø       信号处理电路由独特的厚膜电路完成，具有动作灵敏、抗干扰能力强等特点。
Ø       具有瞬时动作、延时动作、延时自动复位及手动复位功能，用户可以任意选择。
Ø       动作延时时间和自动复位时间由拨码整定，方便可靠。
Ø       规格较多，采用凸出式、嵌入式插拔结构，可方便地对在线运行的ZC－23等冲击继电器进行替换。

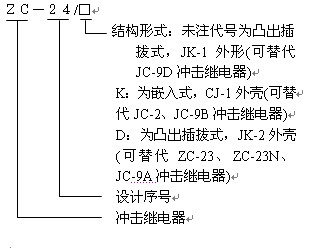

[型号及含义]

[技术条件]
Ø       额定工作电压：220V、110V、48VDC。
Ø       冲击电流为：0.015~0.16A。
Ø       最大稳定电流为3.2A，冲击回路阻抗不大于0.1Ω。
Ø       延时动作时间：0.1~9.9S，延时复位时间：1~99S。
Ø       出口继电器断开容量：断开容量在直流有感负载（T=5ms）的电路中不大于50W，在电压不超过250V，电流不超过 0.5A的交流电路中不大于100VA。
Ø       功率消耗不大于５W，在最大稳定电流时冲击回路功耗不大于0.5W。

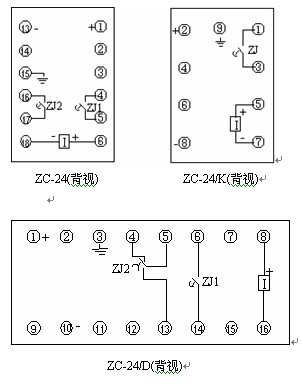

[继电器接线端子图](背视)

[外形及安装尺寸]

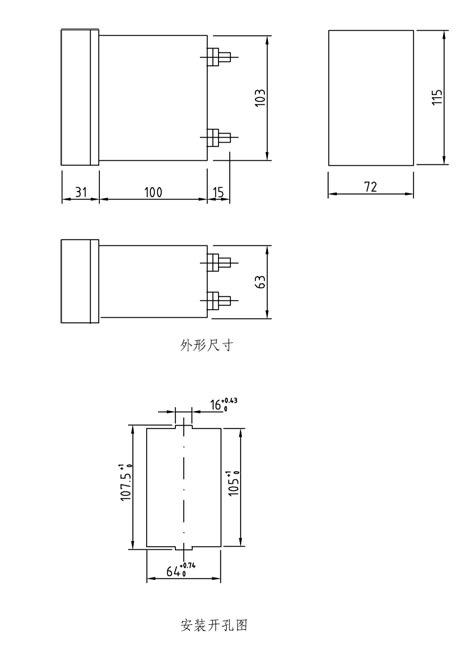

ZC－24见附图1，

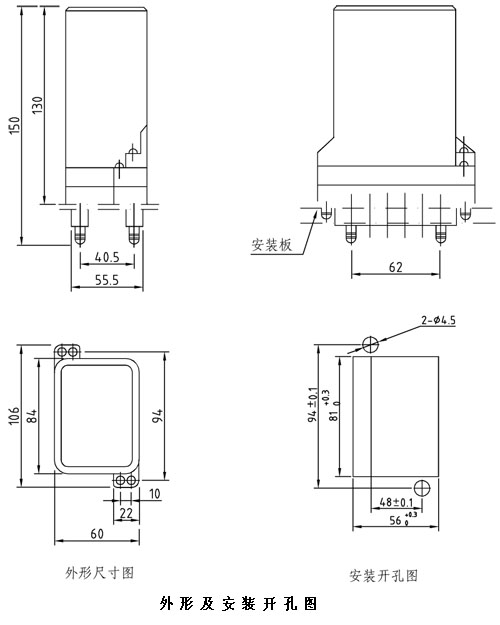

ZC－24/K见附图2，

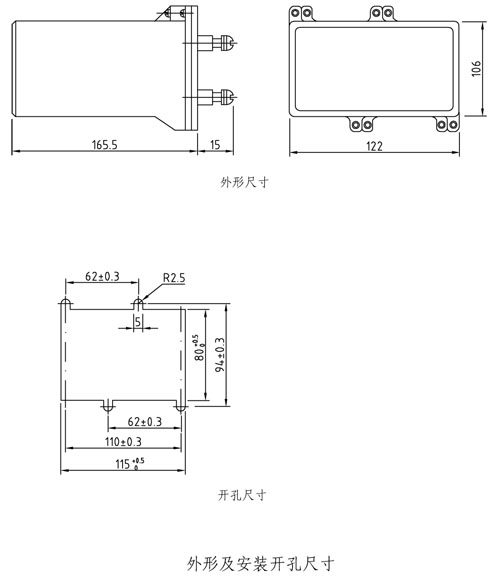

ZC－24/D见附图4。

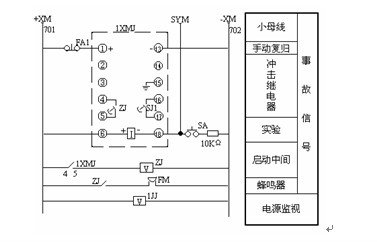

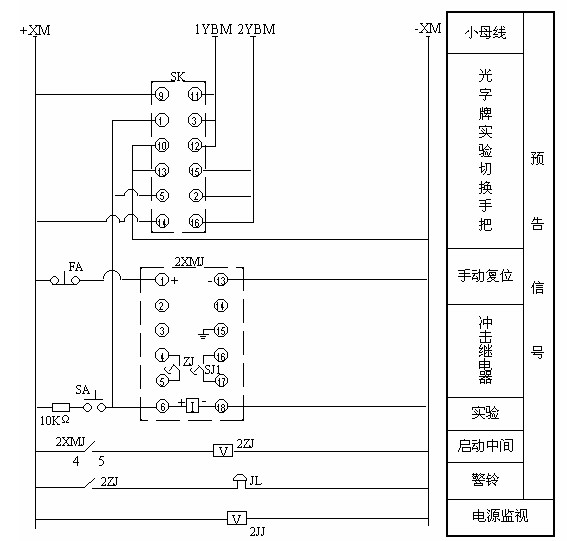

典型接线图（以ZC－24为例）
