 | |  FHY—50复合电压继电器 |  | | [概述]
FHY—50复合电压(负序电压和低电压)继电器系我公司为满足用户特殊要求研制的继电器，该电压继电器可广泛应用在发电机、变压器、保护装置中作为复合电压闭锁元件，利用负序电压分量反应不对称短路，利用低电压分量反应对称短路。
使用该继电器不仅减少占用盘体面积并且简化了二次接线，为发电厂、变电站保护闭锁装置的换代产品。
[特点]
主回路由厚膜电路构成，具有极高的精确度及返回系数，动作迅速快，功耗小，整定范围宽。
该继电器采用拨码开关进行整定，直观方便。
抗干扰性能强，动作可靠性高。
FHY-50复合电压继电器是由负序电压元件、低电压元件组成的。
负序电压元件：（FYJ）
该元件反应被保护设备的负序电压分量，当被保护设备发生不对称短路时开放保护。
低电压元件：（DYJ）
该元件反应被保护设备的低电压分量，当被保护设备发生对称短路，电压降低时，开放保护。
[技术数据]
直流辅助电源电压：220V 110V
负序电压元件：
1)整定范围：6~12V，级差0.5V。
2)动作电压极限误差：各整定值极限误差应不超过±6%。
3)动作电压一致性：不超过6%。
4)返回系数：不小于0.8。
低电压元件：
1)整定范围：0.5~99.5V，级差0.5V。
2)动作电压极限误差：各整定值极限误差应不超过±3%。
3)动作电压一致性：不超过3%。
4)返回系数：不大于1.1。
触点断开容量:
当电压不大于250V,电流不大于2A,在直流有感负荷电路(时间常数不大于5±0.75ms)中，最大断开容量为50W。
交、直流回路功耗：
交流功耗：额定电压100V继电器功耗不大于0.5VA。
直流功耗：继电器动作情况下,DC110Ｖ时不大于0.5Ｗ，DC220V时不大于1.3W。
[调试方法]
负序电压元件：继电器在出厂时，负序过滤器已做精确调整，用户使用时，仅进行整定试验即可。
试验方法如下表：
[端子接线图见下图](背视)

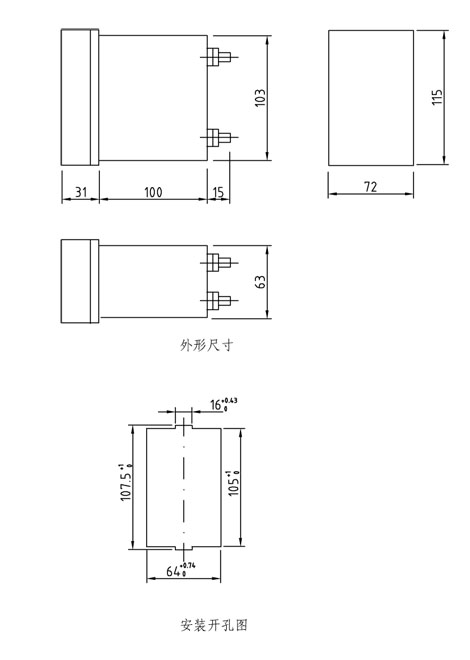

[外形及开孔尺寸]
| |
|
 | | BFY－10A负序电压继电器 | | | [用途]
BFY－10A负序电压继电器用于发电机和变压器的继电保护线路中，作为电压闭锁元件，以反应不对称短路时线路电压的负序分量。
型号及含义
[技术数据]
交流额定电压：100V、173V（50Hz）
直流额定电压：220V、110V、48V
负序动作线电压整定范围：6~12V
继电器允许长期加1.1倍额定正序电压。
直流电压允许变化范围：220V、110允许80~110%，48V允许90~110%，继电器应正常工作。
功率消耗；
交流回路：100V不大于5VA，173V不大于8VA。
直流回路：220V不大于6W，110V不大于4W，48V不大于2W。
触点容量：在电压不大于220V，电流不大于0.2A的直流有感负荷（时间常数为5±0.75ms）电路中，断开容量为20W，交流电路中为30VA。
[接线端子] (背视)
[外形及安装尺寸]
| |
|
|
|
|
