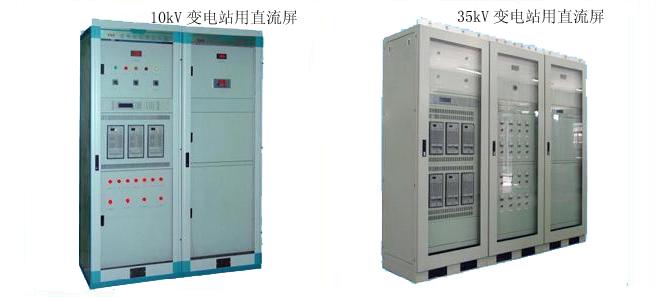

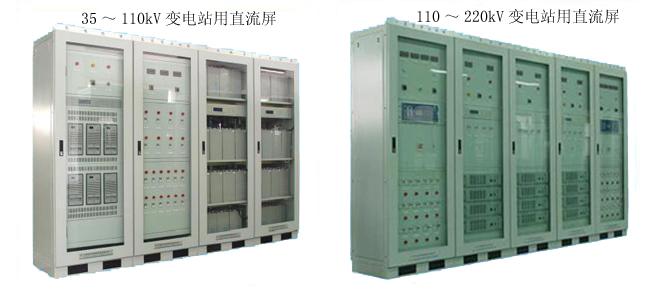

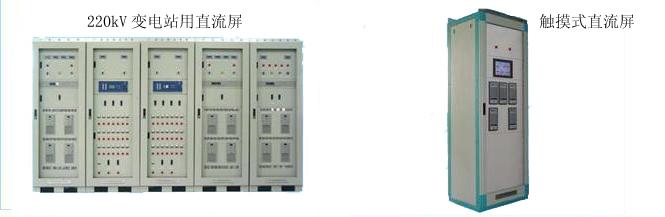

名称:高频开关电源直流屏
点击图片查看大图
编号:Pro200932611118
价格:
时间:2009/3/26 11:11:42
点击数:12146
购买:

概    述:
    变电站的直流系统被人们称为变电站的“心脏”,因为各类断路器分合闸操作和为电网提供控制和保护的二次回路都需要直流系统提供工作电源,随着电力工业的迅速发展,为提高电网的供电质量,使电网安全、经济运行,电力系统的自动化程度也越来越高,从而对电力控制系统的关键设备——控制电源的要求非常严格。尤其变电站推行无人值班改造后,对变电站直流系统要求也更高了,不仅要求其精度高、工作可靠,而且应满足自动化管理的要求,具有遥测、遥控、遥信、遥调“四遥”功能。


用    途:
    广泛适用于发电厂、变电站、工矿企业配电室作为继电保护的工作电源和开关的操作电源。发电厂、变电站的电压等级从500KV、330KV、220KV、110KV、35KV等变电站到10KV开闭所,住宅小区、大厦、工厂、机场、矿山、油田、铁路等用户的10KV~220KV各种级别的变电站。
输出电压等级:
    DC110V,DC220V,DC48V,AC220V,或客户指定的输出电压。
产品系列:
    电池容量5Ah~3000Ah,可配置铅酸蓄电池、镉镍蓄电池或环保型镍氢蓄电池
    可配置多种部件,如DC/DC变换器,DC/AC变换器,进一步扩展使用功能
    GZG34系列微机控制高频开关直流电源屏
    GZG34-15箱式变电站专用直流电源箱
    GZQ03-100继电保护试验电源屏
    GJQ03-100在线式微机专用电源柜
    通讯电源屏。
    GZQ03-100继电保护试验电源屏、GJQ03-100在线式微机专用电源柜、通讯电源屏,的内容在“其他高频开关电源直流屏”中介绍。
使用条件:
    ●设备运行的周围空气温度不低于-5℃,不高于+40℃;
      在设备停用期间,周围空气温度不低于-25℃,不高于+55℃
    ●在户内场合下使用,且室内通风良好。
    ●海拔高度不超过2000m。
    ●环境最大相对湿度不超过90% (相对环境温度20℃±5℃)。
    ●运行地点无导电或爆炸尘埃、没有腐蚀金属和破坏绝缘的气体或蒸汽。
    ●安装地点无剧烈振动和冲击,垂直倾斜度不超过5%。
柜体尺寸:
    2260×800×600mm(650)(PK-10)(PK-10D,PK-10X)
    2360×800×600mm(650)(PK-10G)(PK-10D,PK-10X)
特    点:
    ●集中监控单元采用触摸屏或大屏幕液晶汉字显示,声光报警,可直接操作或进行系统参数设置
    ●高频开关电源模块具有安全可靠、安装调试简单、检修维护方便的特点
    ●高频开关电源模块可自动投切,可带电更换,个别模块故障也不影响系统正常运行
    ●实现遥测、遥控、遥信、遥调“四遥”功能,可以实现远程控制,适合无人值守变电站
    ●实现电池智能化管理,自动充电、自动温度补偿,延长电池使用寿命管理
    ●输出直流电能的质量高,有利于保护系统可靠运行并延长电池寿命
    ●电池巡检仪装置可检测各项电池参数,异常发出报警信号,为电池的维护、管理带来极大的方便

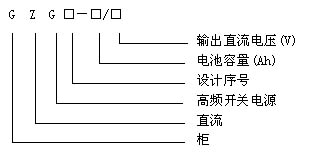

产品型号及含义:

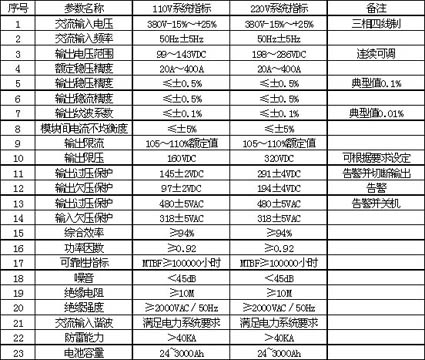

技术性能:

系统工作原理:

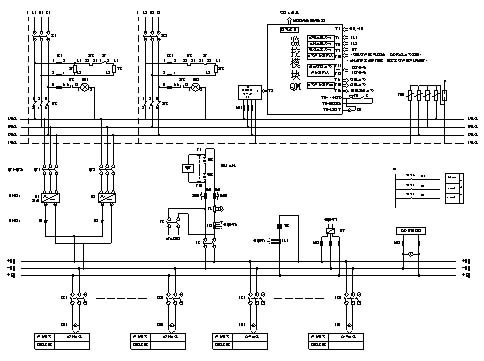

    如上图所示,两路交流电源通过交流配电单元之后,给各充电模块供电,充电模块输出,通过汇流排汇接后,供给合闸负载及蓄电池使用,再经过硅链降压后,输出供给控制负载使用。
    正常情况下,充电模块给蓄电池充电,同时给合闸及控制负载供电,交流电源中断时,由蓄电池给合闸及控制负载供电,系统同时发出声光告警;交流电源恢复时,系统自动恢复正常工作。
    直流馈出线柜、交流配电和充电模块都有内置的监控电路,负责对自身状态进行监控和告警,并与系统的监控模块进行通讯。监控模块一方面接收交流配电、直流馈出线柜和充电模块的信息,并进行相应的控制,另一方面可通过多种通信方式连接后台计算机。电源系统的信息也可通过微波、载波、专线、公共电话网等通讯方式传送到调度中心,以实现集中监控。
系统组成:
    ●监控模块---监控模块是直流屏的控制中心,担负着“上传”、“下达”的任务
    ●交流配电---将两路站用电经经自动或手动切换分配到充电模块;C级防雷保护系统
    ●充电模块---将交流变换成直流(AC/DC),给负荷供电,同时对电池充电
    ●直流馈电---通过直流空开引出合闸支路和控制支路给负载供电
    ●降压硅链---调整控制母线的输出电压,使得电压相对稳定
    ●配电监控---交、直流电检测及故障信号上送
    ●电 池 组---保证变电站在发生事故时,提供不间断直流供电,电池数量9~108节
    ●绝缘监测---对直流母线、输出分路对大地的绝缘状况的监测
    ●电池巡检仪---实时检测每节电池的端电压,并上送给监控模块
充电模块工作原理:


    三相交流电源经过EMI滤波器输入到整流电路,将交流整流为脉动的直流输出,通过无源功率因数校下(PFC)电路,将脉动的直流转换为平直的直流电源,DC/AC高频逆变器将直流转换为高频交流电源,通过高频整流电路将高频的AC转换为高频脉动的直流,此直流通过高频滤波输出。其中DC/AC高频变换电路在脉宽调制(PWM)电路的控制下,通过调整变换电路的脉冲宽度,以实现电压调整(包括稳压和电压整定)。
    整个充电模块在微机系统的监控下工作,包括模块的保护、电压调整等,同时微机实现将充电模块的运行数据上报到监控模块和接受监控模块的控制命令。
典型方案:
    根据使用要求,直流电源可以有多种设计方案,下面介绍三种常见方案。
接线方案      母线      电池组      降压装置      备注
方案1          不分段      单组             有           单系统
方案2            分段        单组             无           单系统
方案3            分段        双组             无           双系统

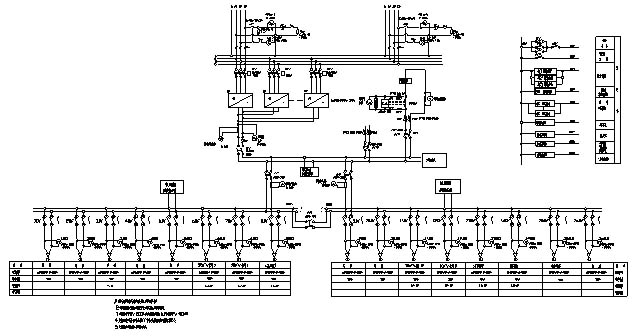

方案一:单母线不分段,单组电池,有降压装置,适用于110kv以下变电站系统


方案二:单母线分段,单组电池,无降压装置,适用于110kv以下变电站系统

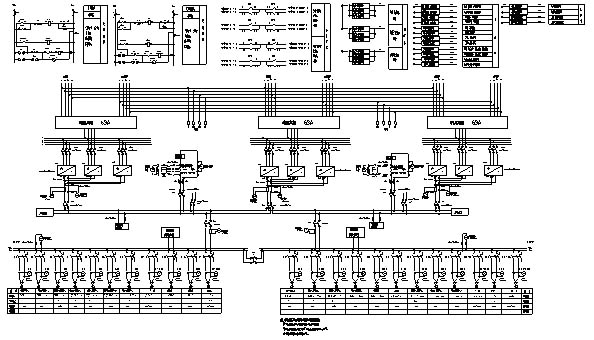

方案三:双母线分段,双组电池,无降压装置,适用于500kv以下变电站系统

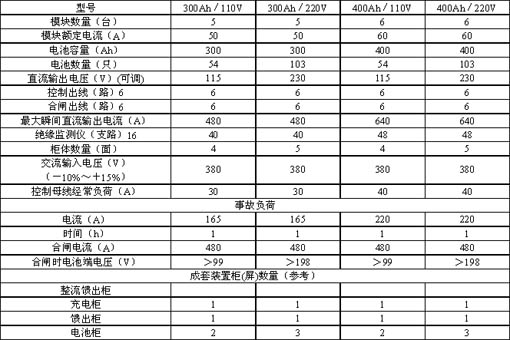

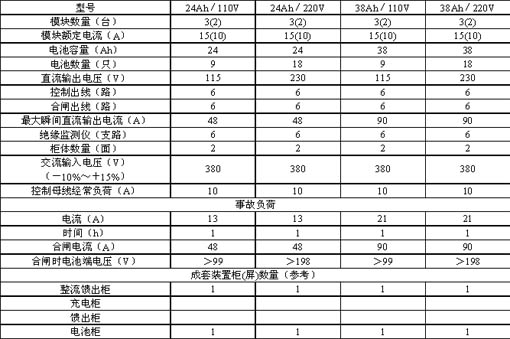

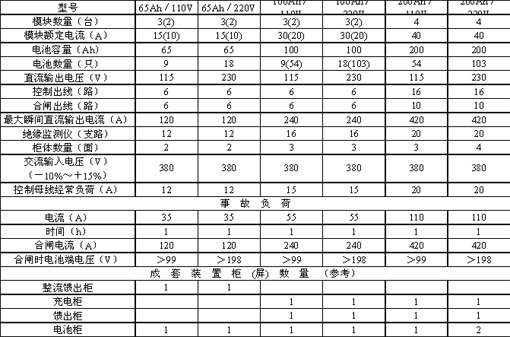

GZG34系列微机高频开关电源直流柜主要参数
表一


表二


表三


    注:300Ah以上电池安装在电池室支架上,系统最大为3000Ah,可根据用户要求制造,馈出柜数量可扩展。

[GZG34-15壁挂式直流电源箱]
    GZG34-15壁挂式直流电源箱是双源公司专为小容量直流电源系统而设计,适合于箱式变电站、小型开关站、小型用户变电站及小型10KV变电站,系统采用一体化设计思路,由壁挂电源箱、壁挂电池箱构成,用户可根据需要选配壁挂信号箱。
    GZG34-15壁挂式直流电源箱具有体积小、结构简单美观、安装方便、组配系统灵活等特点;系统监控采用LCD汉字菜单显示,信号箱内置微机报警器,光字牌显示。系统监控所有参数、自动完成电池管理功能,具有RS232/RS485通讯接口,可实现与自动化系统对接,并提供RTU、CDT、MODBUS三种通讯规约供用户选择。
