名称:SYTec2000变电站综合自动化系统
点击图片查看大图
编号:Pro200927143728
价格:
时间:2009/2/7 14:38:29
点击数:9386
购买:

用    途:
    SYTec2000变电站自动化系统主要用于110kV及以下各种电压等级的变电站中,完全满足变电站综合自动化和无人值守站的要求,适应变电站各种集控和调度方式。
    新一代的产品充分体现出其具有的先进性、配套性、系列化和智能型的特点,即可单独使用也可整系统的应用。

系统特点:
    在功能分配上,采用“功能分布”的原则,凡可在本单元就地完成的功能绝不依赖通信网,这样的系统同集中式的系统相比,具有以下的明显优点:
    ●系统可靠性高,任一部分设备有故障时只影响该部分设备的运行,而不影响整个系统的运行
    ●可扩展性与灵活性比以往的系统大大提高
    ●站内二次电缆大大减少,节省投资,也简化维护

功能特点:
    ●特有的维护软件设计及良好的人机交互功能,操作更方便快捷
    ●不可删除的全程操作记录,具有黑匣子功能
    ●四套定值储存备用,改变运行模式“一指通”
    ●继电保护功能的独立性
    ●测量控制功能的精确性达到千分之二
    ●完善的自检功能,
    ●先进的抗干扰设计和网络技术

内部配置特点:
    ●双CPU设计,消除了保护和显示之间的干涉
    ●主CPU采用32位浮点运算工业级DSP芯片
    ●面板装有通讯接口,便于使用维护软件
    ●超量SOE数据存储,掉电记忆
    ●强弱电分离和多重抗干扰措施
    ●预留多种通讯接口
    ●采用名牌高可靠性的接线端子

产品系列:


方案示例:
●35/10kV变电站组站况:
    35kV内桥接线,进线2回。10kV单母线分段接线,馈出线10回(包括变压器出线2回、电动机出线2回、线路6回),电容器2组。保护装置配置表如下:

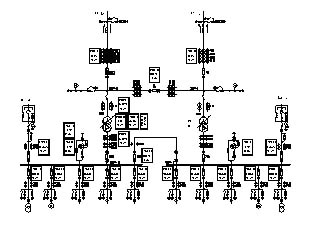

35KV/10KV变电站组一次系统图:

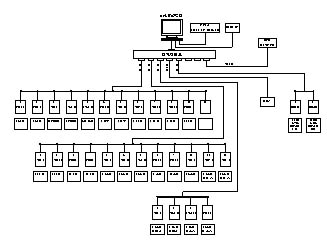

网络系统图:

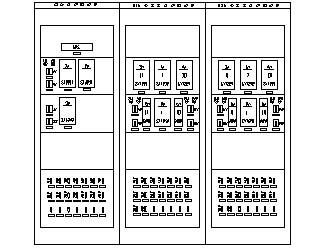

屏面布置图:


[10kV变电站站况]

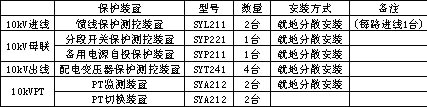

10kV进线2回。单母线分段接线,馈出线4回,保护装置配置表如下:


变电站主接线图:
