  SYTec2000调度自动化系统

[系统概述]
SYTec-2000调度自动化系统是具有高效、安全、经济、可扩展的高、中、低压供配电微机监控系统,采用面向对象的分层、分级、分布式智能一体化结构,应用计算机控制、网络通讯、现场总线等多项技术,将供配电系统智能设备的各项功能(保护、监测、控制、通信等)重新组合优化设计所推出的一种开放性、网络化、单元化、组态化的新一代电力监控智能管理系统。
SYTec-2000调度自动化系统对供、配电系统实现智能化监控管理,使电力运行实现科学管理、减员增效,实现供电管理网络化、信息化、信息共享和集中监控。SYTec-2000调度自动化系统具有如下特点:
●完全一体化的集成
●基于Web的远程监控
●可嵌入各种控件
●集成各种智能设备
●电话、短信、Email报警
●支持二次开发

[应用领域]
●无人值班变电站监控系统
●智能式箱式变电站监控系统
●工矿企业智能配电系统
●智能开关柜监控系统
●环境动力电源监控系统
●电信动力电源监控系统
●智能小区配电监控系统
●智能建筑配电监控系统
 â—æ™ºèƒ½ç”¨ç”µç®¡ç†ç³»ç»Ÿ

[系统组成]
可分为三层标准设计和二层集中型设计两种典型方案。

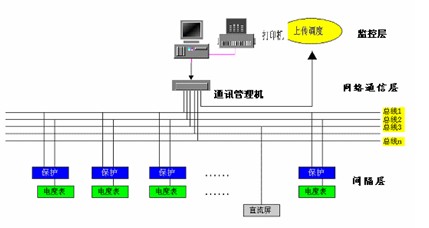

三层标准设计
由监控层 通讯层 间隔层三层构成。


1、监控层
由一台或多台计算机工作站、打印机、语音告警设备、模拟屏、UPS、网络交换机等构成。
监控层的任务是实时采集全站的数据并存入实时数据库和历史数据库,通过各种功能界面实现的实时监测、远程控制、数据汇总查询统计、报表查询打印等功能,是监控系统与工作人员的人机接口,所有通过计算机对配电网的操作控制全部在监控层进行。
2、通讯层
通讯层主要是指通讯管理机,由通讯管理机硬件装置和通讯管理机、通信线路、通信接入软件组成。
通讯管理机的任务是实现与现场智能设备的通讯及与监控后台及调度主站的通讯。一方面,通讯管理机可独立实现对现场智能装置通讯采集,如保护或仪表装置,同时把采集的信息选择性的转发到与通讯管理机相连的监控后台系统或远方调度系统;另一方面,把监控后台系统或远方调度主站的信息命令解释并转发到现场连接的智能设备,达到对现场智能设备的控制操作。
通讯管理机在整个系统中起到关键枢纽的重要作用。通讯管理机的规约接入支持能力直接影响系统的拓展能力、影响系统在工程中的应对能力。
3、间隔层
间隔层主要是指现场与一次设备相连的采集终端装置,所有智能装置如备自投装置、微机综合保护装置、智能型直流系统和干式变压器温控仪、智能测控仪表、出线开关回路采用的信号采集器等设备均为间隔层的主要组成部分。

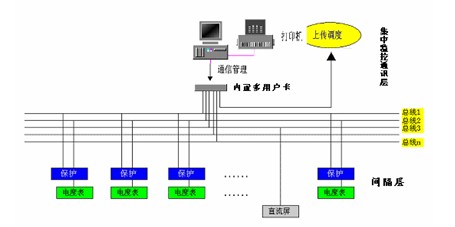

二层集中型设计

由监控和通信集中层与间隔层构成。


1、监控和通信集中层
监控和通信集中层就是把通信层的功能集中到了监控层完成,带通信管理机模式的组成,对比标准三层的描述,在三层结构中,通信层主要是指通讯管理机部分,监控层通过通讯管理机采集现场智能仪表的数据,监控层和通讯管理机分开,监控层和通讯层通过TCPIP或UDP方式通讯。在当前二层结构设计中,监控层和通信层集中在一个工业计算机完成,监控层和通讯层可以直接通过共享内存、函数调用实现监控对仪表装置的控制采集功能。

2、间隔层
与三层结构相同。
设计选型参考

对于一般工程应用,或工程现场改动频繁的,或不做第三方数据转发服务的,或须接入CAN、LonWorks等现场总线设备时,建议采用二层集中型设计模式。
对于变电站综合自动化工程,功能已经规范固定、同时启用转发调度功能,此时建议采用三层模式,有了通讯管理机可以更好的保障调度主站数据的连续性。
对于用户需求可变性大的,尽可能采用二层集中模式。
[主要功能]

●1数据库功能
●2绘图组态功能
●3报表系统功能
●4实时告警功能
●5事件记录查看功能
●6用户管理功能
●7模拟量质量统计功能
●8开关量分合统计功能
●9设备简易控制管理功能
●10设备信息浏览维护功能
●11键盘调图功能
●12遥信实时库功能
●13遥测实时库功能
●14电度实时库功能
●15打印管理功能
●16事故推画面功能
●17告警语音管理功能
●18系统参数管理功能
●19当前事件浏览功能
●20定值管理功能
●21虚拟计算定义功能
●22软压板管理功能
●23遥控功能
●24遥调管理功能
●25曲线显示功能
●26柱图显示功能
●27遥测属性在线维护修改功能
●28遥信属性在线维护修改功能
●29开出操作功能
●30事故追忆功能
●31事故重演功能
●32故障录波功能
●33通讯管理功能

[通讯管理机介绍]
概  述:
●采用稳定高性能硬件平台,采用军工标准元器件,无硬盘无风扇设计,运行稳定可靠,不会因为系统的发热或盘片故障影响系统运行。
●设计了硬件看门狗功能,时刻保障通讯管理机的在线服务状态。
●采用开发性嵌入式Linux操作系统,具有很好的拓展性,可紧随计算机时代发展同步。
●本通讯管理机和监控系统软件一样,从设计开始就大量采用软件建模、工程建模、通道建模、设备建模、业务建模的思想,易学易用,少维护,好维护。
特  点:
●支持多种接入通道类型:串口(RS232\422\485)、以太网(UDP或TCPIP)。
●支持多种通讯模式:点对点模式、星形模式、总线模式。
●具有丰富的规约库:DNP3.0、IEC101\102\103\104、Modbus、SC1801、u4F、CDT92等。
●本系统通讯规约以文件管理,通讯规约文件与通讯管理机接入核心文件分别独立,通讯规约单独工程编译调试,以组态方式灵活接入。规约拓展开发方便快捷,规约管理科学合理。
●相同的规约文件(如CDTSlave.so:CDT从站版规约,以CDTSlave.so文件方式管理)可任意绑定到不同的通道类型(如:串口或UDP或TCPIP客户端或服务端)。
●最大支持接入通道32路,每通道最大支持接入仪表装置256台,每台装置最大支持接入信息点和控制点无实际限制。

共计:1条记录 é¡µæ¬¡ï¼š1/1 æ¯é¡µï¼š5条      1
